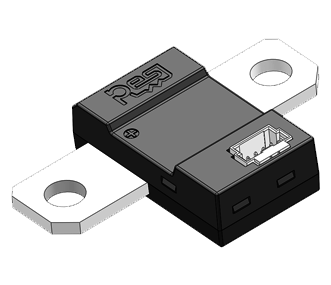

CB350電流傳感器是一款汽車級電流檢測模塊，可用于測量雙向直流電流，并具有高精度、低功耗、寬工作溫度范圍以及出色的響應速度、溫度穩定性和抗干擾能力。
該模塊基于低溫漂分流器進行設計，采用 16 位ADC，MCU 內核為 M0 架構，通過 CAN2.0 A/B 協議進行通訊，具備靜電釋放保護、溫度補償、電流校準等功能。
該模塊滿足-40℃~105℃的工作溫度范圍，支持-350A~350A 的持續工作電流和-50℃~150℃的溫度測量，并且在 20A~350A 或-350A~-20A 范圍內電流測量精度為±0.5%，在全溫度工作范圍內最大溫度測量誤差為±3℃。
CB350電流傳感器使用單個 6V 到 18V的電源供電，功耗控制在 216mW 以下(12VDC)，并實現完全高低壓隔離，可以運用在電池系統的總正端或總負端。

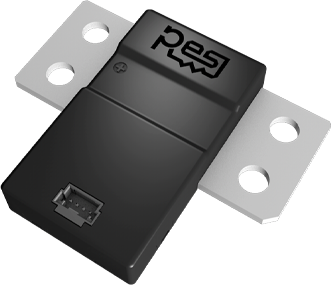

CB600電流傳感器是一款汽車級電流檢測模塊，可用于測量雙向直流電流，并具有高精度、低功耗、寬工作溫度范圍以及出色的響應速度、溫度穩定性和抗干擾能力。
該模塊基于低溫漂分流器進行設計，采用 24 位ADC，MCU 內核為 M0 架構，通過 CAN2.0 A/B 協議進行通訊，具備靜電釋放保護、溫度補償、電流校準等功能。
該模塊滿足-40℃~105℃的工作溫度范圍，支持-600A~600A 的持續工作電流和-50℃~150℃的溫度測量，并且在 50A~600A 或-600A~-50A 范圍內電流測量精度為±0.1%，在全溫度工作范圍內最大溫度測量誤差為±3℃。
CB600電流傳感器使用單個 6V 到 18V的電源供電，功耗控制在 384mW 以下(12VDC)，并實現完全高低壓隔離，可以運用在電池系統的總正端或總負端。
CB1000電流傳感器是一款汽車級電流檢測模塊，可用于測量雙向直流電流，并具有高精度、低功耗、寬工作溫度范圍以及出色的響應速度、溫度穩定性和抗干擾能力。
該模塊基于低溫漂分流器進行設計，采用 24 位ADC，MCU 內核為 M0 架構，通過 CAN2.0 A/B 協議進行通訊，具備靜電釋放保護、溫度補償、電流校準等功能。
該模塊滿足-40℃~105℃的工作溫度范圍，支持-1000A~1000A 的持續工作電流和-50℃~150℃的溫度測量，并且在 50A~1000A 或-1000A~-50A 范圍內電流測量精度為±0.1%，在全溫度工作范圍內最大溫度測量誤差為±3℃。
CB1000電流傳感器使用單個 6V 到 18V的電源供電，功耗控制在 384mW 以下(12VDC)，并實現完全高低壓隔離，可以運用在電池系統的總正端或總負端。
應用
應用于汽車級電流監控
電網儲能
不間斷電源
充電站
應用
應用于汽車級電流監控
電網儲能
不間斷電源
充電站
應用
應用于汽車級電流監控
電網儲能
不間斷電源
充電站
-
CB350(功能安全)
- CB600
- CB1000
電流測量：測量范圍 -8000A~8000A
– 持續工作電流范圍 -350A~350A
– 20A~350A/-350A~-20A 測量精度：±0.5%
– -350A~350A 分辨率：10mA
溫度測量：測量范圍 --50℃~150℃
– 測量誤差：±3℃
– 分辨率：0.1℃
通訊協議：CAN2.0 A/B
– 可選擇數據格式
– 可配置 CAN ID
– 可配置 CAN 速率：250Kbps/500Kbps/1Mbps
– CB350M6918A1SS00：集成 120Ω終端電阻
– CB350M6918A1SN00：無終端電阻
供電電壓：6VDC~18VDC
工作溫度范圍：-40℃~105℃
功耗：≤216mW @12VDC
隔離等級：3000VAC
電流測量：測量范圍 -20000A~20000A
– 持續工作電流范圍：-600A~600A
– 50A~600A/-600A~-50A 測量精度：±0.1%
– -600A~600A 分辨率：1mA
溫度測量：測量范圍 -50℃~150℃
– 測量誤差：±3℃
– 分辨率：0.1℃
通訊協議：CAN2.0 A/B
– 可選擇數據格式
– 可配置 CAN ID
– 可配置 CAN 速率：250Kbps/500Kbps/1Mbps
– CB600F8536A1SS00：集成120Ω終端電阻
– CB600F8536A1SN00：無終端電阻
供電電壓：6VDC~18VDC
工作溫度范圍：-40℃~105℃
功耗：≤384mW @12VDC
隔離等級：3000VAC
電流測量：測量范圍 -22400A~22400A
– 持續工作電流范圍：-1000A~1000A
– 50A~1000A/-1000A~-50A 測量精度：±0.1%
– -1000A~1000A 分辨率：1mA
溫度測量：測量范圍 -50℃~150℃
– 測量誤差：±3℃
– 分辨率：0.1℃
通訊協議：CAN2.0 A/B
– 可選擇數據格式
– 可配置 CAN ID
– 可配置 CAN 速率：250Kbps/500Kbps/1Mbps
– CB1000F8436A0KS00：集成 120Ω終端電阻
– CB1000F8436A0KN00：無終端電阻
供電電壓：6VDC~18VDC
工作溫度范圍：-40℃~105℃
功耗：≤384mW @12VDC
隔離等級：3000VAC

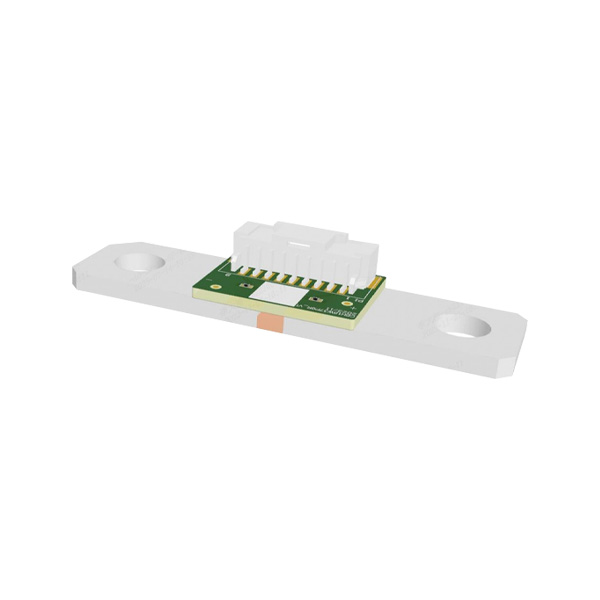

PCBS6918B100P2AC00 是一款汽車級電流檢測模塊，用于輔助測量雙向直流電流，并具有高精度、低溫漂、低電感、低熱電勢以及出色的長期穩定性和抗干擾能力

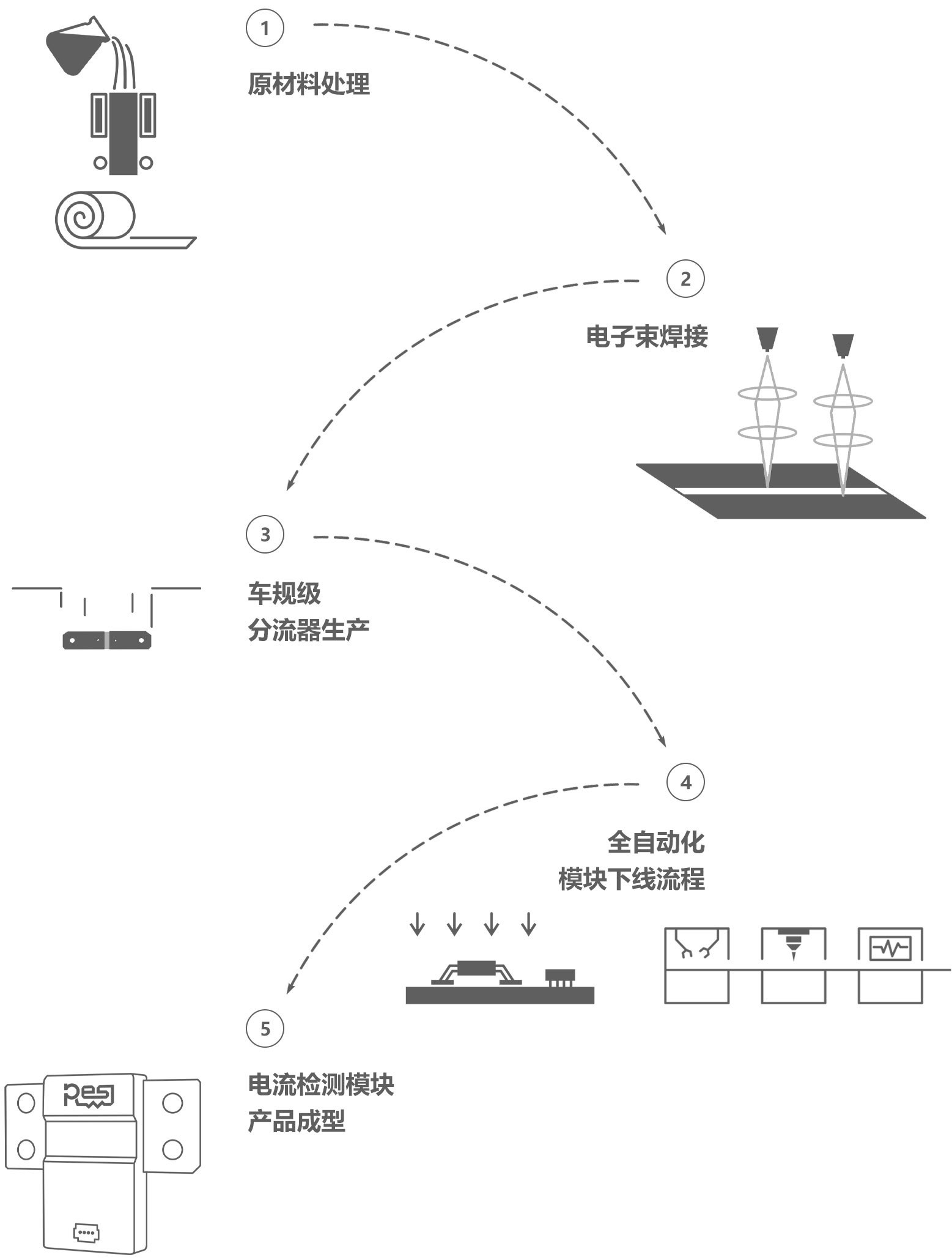

該模塊基于低溫漂分流器進行設計，由分流器與PCBA 貼片焊接而成，可通過螺栓安裝在待測回路上，用于采集母線電流和分流器溫度，并將測得信號連接到用戶自定義模塊的信號處理側，可根據客戶的具體技術需求，進行定制化設計。

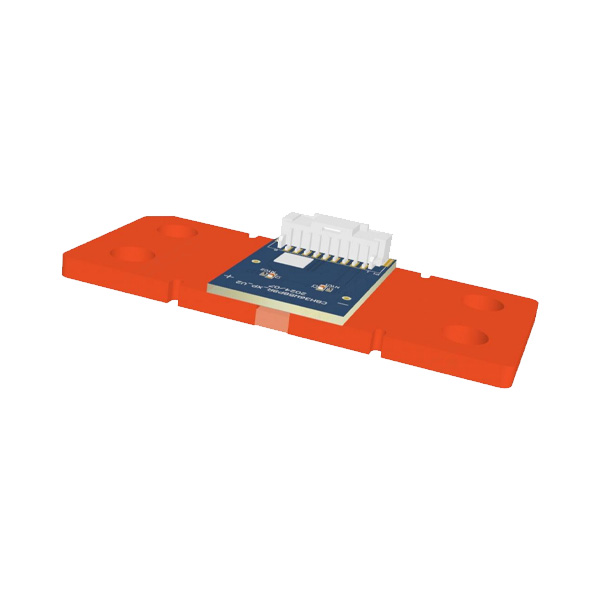

PCBS8436P025T2AC00 是一款汽車級電流檢測模塊，用于輔助測量雙向直流電流，并具有高精度、低溫漂、低電感、低熱電勢以及出色的長期穩定性和抗干擾能力。
該模塊基于低溫漂分流器進行設計，由分流器與PCBA 貼片焊接而成，可通過螺栓安裝在待測回路上，用于采集母線電流和分流器溫度，并將測得信號連接到用戶自定義模塊的信號處理側，可根據客戶的具體技術需求，進行定制化設計。
PCBS8518A050P1SC00是一款汽車級電流檢測模塊，用于輔助測量雙向直流電流，并具有高精度、低溫漂、低電感、低熱電勢以及出色的長期穩定性和抗干擾能力。
該模塊基于低溫漂分流器進行設計，由分流器與PCBA 貼片焊接而成，可通過螺栓安裝在待測回路上，用于采集母線電流和分流器溫度，并將測得信號連接到用戶自定義模塊的信號處理側，可根據客戶的具體技術需求，進行定制化設計。
PCBS8536P050T1SN00 是一款汽車級電流檢測模塊，用于輔助測量雙向直流電流，并具有高精度、低溫漂、低電感、低熱電勢以及出色的長期穩定性和抗干擾能力。
該模塊基于低溫漂分流器進行設計，由分流器與PCBA 貼片焊接而成，可通過螺栓安裝在待測回路上，用于采集母線電流和分流器溫度，并將測得信號連接到用戶自定義模塊的信號處理側，可根據客戶的具體技術需求，進行定制化設計。
PCBS8536P050S1SC00 是一款汽車級電流檢測模塊，用于輔助測量雙向直流電流，并具有高精度、低溫漂、低電感、低熱電勢以及出色的長期穩定性和抗干擾能力。
該模塊基于低溫漂分流器進行設計，由分流器與PCBA 貼片焊接而成，可通過螺栓安裝在待測回路上，用于采集母線電流和分流器溫度，并將測得信號連接到用戶自定義模塊的信號處理側，可根據客戶的具體技術需求，進行定制化設計。
特性
持續工作電流：-350A~350A
連接端子：臥式 4PIN
高精度電流測量
實時溫度測量
高脈沖電流等級
低溫漂、低電感、低熱電勢
優異的長期穩定性
工作溫度范圍：-40℃~125℃
應用
BMS電流檢測
BDU/PDU 電流檢測
特性
持續工作電流：-1000A~1000A
連接端子：臥式 9PIN
高精度電流測量
實時溫度測量
高脈沖電流等級
低溫漂、低電感、低熱電勢
優異的長期穩定性
工作溫度范圍：-40℃~125℃
應用
BMS電流檢測
BDU/PDU電流檢測
特性
持續工作電流：-350A~350A
連接端子：臥式 4PIN
高精度電流測量
實時溫度測量
高脈沖電流等級
低溫漂、低電感、低熱電勢
優異的長期穩定性
工作溫度范圍：-40℃~125℃
應用
BMS電流檢測
BDU/PDU電流檢測
特性
持續工作電流：-600A~600A
連接端子：臥式 9PIN
高精度電流測量
實時溫度測量
高脈沖電流等級
低溫漂、低電感、低熱電勢
優異的長期穩定性
工作溫度范圍：-40℃~125℃
應用
BMS電流檢測
BDU/PDU電流檢測
特性
持續工作電流：-600A~600A
連接端子：臥式 8PIN
高精度電流測量
實時溫度測量
高脈沖電流等級
低溫漂、低電感、低熱電勢
優異的長期穩定性
工作溫度范圍：-40℃~125℃
應用
BMS電流檢測
BDU/PDU電流檢測
- 6918
- 8436
- 8518
- 85369PIN
| 型號 |
PCBS6918B100P2AC00
|
|
| 下載規格書 |
|
|
| 模型下載 |
|
|
| 主要參數 | 分流器 | |
|---|---|---|
| 分流器阻值 | 100μΩ | |
| 精度 | ±5% | |
| 溫度系數 | -40℃~125℃ | ±100ppm/℃ |
| 持續工作電流 | ±350A | |
| 熱電動勢 | < 3μV/℃ | |
| 電感 | < 5nH | |
| 工作溫度范圍 | -55~ +175℃ | NTC |
| 電阻阻值 | 10KΩ | |
| 精度 | ±1% | |
| 溫度系數 | 25/85℃ | 3434ppm/k |
| 工作溫度范圍 | -40℃~ +150℃ | 電容 |
| 電容量 | 0.1μF | |
| 精度 | ±10% | |
| 額定電壓 | 50V | |
| 工作溫度范圍 | -55℃~ +125℃ | |
| 型號 |
PCBS8436P025T2AC00
|
|
| 下載規格書 |
|
|
| 模型下載 |
|
|
| 主要參數 | 分流器（器件級） | |
|---|---|---|
| 分流器阻值 | 25μΩ | |
| 精度 | ±5% | |
| 溫度系數 | -40℃~125℃ | ±100ppm/℃ |
| 持續工作電流 | ±1000A | |
| 熱電動勢 | < 3 μV/℃ | |
| 電感 | < 5nH | |
| 工作溫度范圍 | -55~ +175℃ | NTC（器件級） |
| 電阻阻值 | 10KΩ | |
| 精度 | ±1% | |
| 溫度系數 | 25/85℃ | 3435ppm/k |
| 工作溫度范圍 | -50℃~ +150℃ | PCBS（總成件） |
| 初始阻值精度 | ±0.2% | |
| 型號 |
PCBS8518A050P1SC00
|
|
| 下載規格書 |
|
|
| 模型下載 |
|
|
| 主要參數 | 分流器 | |
|---|---|---|
| 分流器阻值 | 50μΩ | |
| 精度 | ±5% | |
| 溫度系數 | -40℃~125℃ | ±100ppm/℃ |
| 持續工作電流 | ±350A | |
| 熱電動勢 | < 3μV/℃ | |
| 電感 | < 5nH | |
| 工作溫度范圍 | -55℃~ +175℃ | NTC |
| 電阻阻值 | 10KΩ | |
| 精度 | ±1% | |
| 溫度系數 | 25/85℃ | 3435ppm/k |
| 工作溫度范圍 | -50℃~ +150℃ | |
| 型號 |
PCBS8536P050T1SN00
|
|||
| 下載規格書 |
|
|||
| 模型下載 |
|
|||
| 主要參數 | 分流器 | |||
|---|---|---|---|---|
| 分流器阻值 | 50μΩ | |||
| 精度 | ±5% | |||
| 溫度系數 | -40℃~125℃ | ±100ppm/℃ | ||
| 持續工作電流 | ±600A | |||
| 熱電動勢 | < 3μV/℃ | |||
| 電感 | < 5nH | |||
| 工作溫度范圍 | -55℃~ +175℃ | NTC | ||
| 電阻阻值 | 10KΩ | |||
| 精度 | ±1% | |||
| 溫度系數 | 25/85℃ | 3435ppm/k | ||
| 工作溫度范圍 | -50℃~ +150℃ | |||
| 型號 |
PCBS8536P050S1SC00
|
|||
| 下載規格書 |
|
|||
| 主要參數 | 分流器 | |||
|---|---|---|---|---|
| 分流器阻值 | 50μΩ | |||
| 精度 | ±5% | |||
| 溫度系數 | 20℃~175℃ | 100ppm/℃ | ||
| -55℃~20℃ | 150ppm/℃ | |||
| 持續工作電流 | ±600A | |||
| 熱電動勢 | < 0.5 μV/℃ | |||
| 電感 | < 3nH | |||
| 工作溫度范圍 | -55~ +175℃ | NTC | ||
| 電阻阻值 | 10KΩ | |||
| 精度 | ±1% | |||
| 溫度系數 | 25/85℃ | 3428ppm/k | ||
| 工作溫度范圍 | -50℃~ +150℃ | |||
