精密分流器低溫漂特性的技術要點
作者：開步睿思 發表日期：2018-03-24 14:33:43

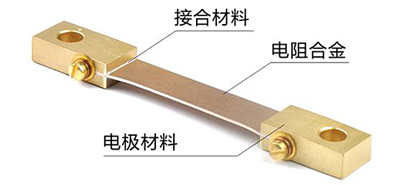

分流器需要在一個大電流下工作，電阻的表面溫升會導致阻值的變化，從而影響到檢測精度。要使溫度對檢測精度的影響降到最小，必須要使用低溫漂的分流器，分流器由三部分材料組成（見圖一）：
1.電阻合金材料
2.電極材料
3.電阻合金和電極接合部分材料
圖一

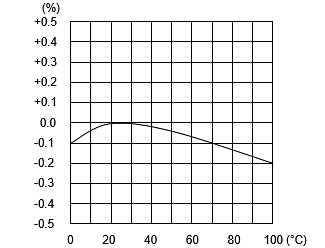

下圖為典型的錳銅合金溫度特性曲線。可以看到阻值隨著溫度的改變呈現拋物線，而非線性變化。如圖二所示，典型錳銅合金的溫漂分為三段：
圖二
a. 0°C – 20°C，溫漂為+50ppm/°C；
b. 20°C – 30°C，溫漂為0ppm/°C；
c. 30°C – 100°C，溫漂為-28ppm/°C。

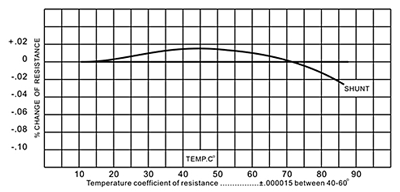

開步電子最新推出的精密分流器通過平衡電阻合金材料、電極材料以及接合部分材料的溫度特性，在0°C到70°C范圍內溫漂可達±2.5ppm/°C（如圖三）。該系列精密分流器額定電流從5A 到10000A，電壓分為50mV, 60mV,75mv和100mV, 最高精度：±0.1%，同時具有低熱電勢和極好的長期穩定性。
圖三
結束語：
本站所有文章均為原創，轉載請注明出處！
