規格書標注的最大電壓 ≠ 安全電壓！警惕電阻的過載失效風險
作者：電阻和傳感器專家 開步睿思 發表日期：2025-08-05 14:05:15
各位電子工程師同行，是否曾有這樣的困惑：“明明按照規格書標注的最大工作電壓使用電阻，為何它還是提前失效了？”這背后可能隱藏著一個容易被忽視的關鍵因素，今天以我們自研產品為例一起一探究竟：
案例分析：

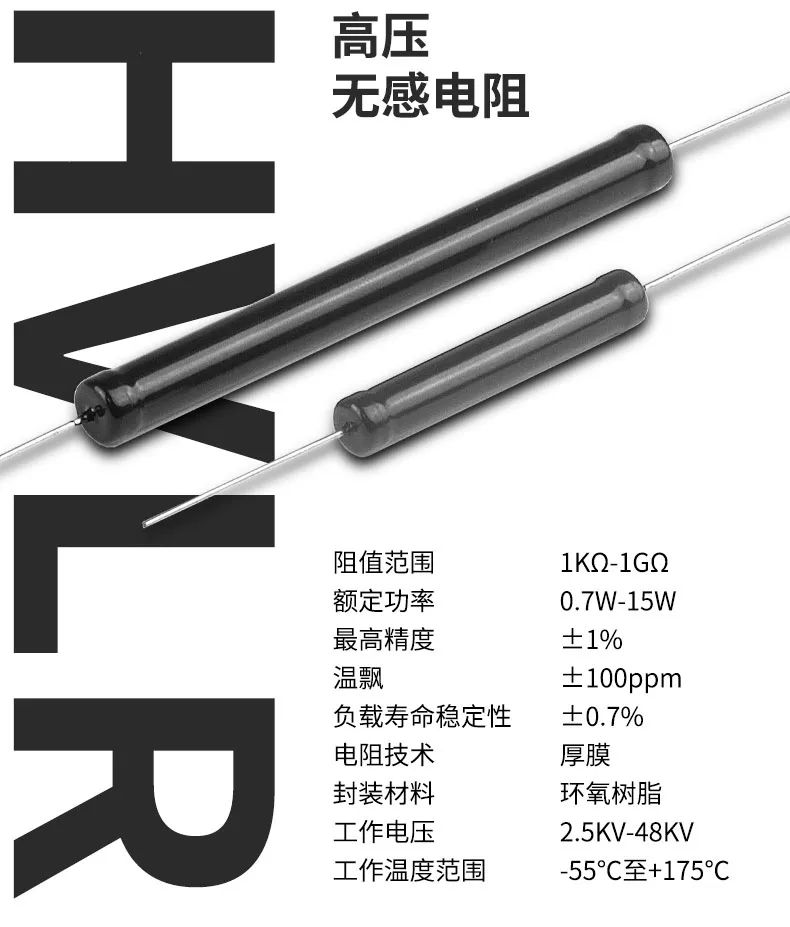

HVLR2408F10M0K9
電阻的失效事件
以常見的 HVLR2408F10M0K9 電阻為例。規格書明確標注：最大工作電壓 5500V。工程師據此為其施加了 5500V 的電壓。然而，在長期運行后，電阻發生了失效。
失效根源分析：功率超限是關鍵
問題出在哪里？歐姆定律揭示了真相：功率公式： P = U2 / R
- U = 5500V
- R = 10 MΩ (10,000,000 Ω)
- 計算功率： P = (5500 * 5500) / 10,000,000 = 3,025,000 / 10,000,000 = 3.025W
計算結果清晰表明：失效的根本原因是功率超限。該電阻規格書中標明的最大額定功率僅為 2W。而在 5500V 電壓下，其實際耗散功率高達 3.025W，遠超其承受能力。
規格書標注有誤嗎？關鍵在于理解與應用
看到這里，您可能會質疑：“規格書標注的 5500V 是否不準確？”答案并非如此。關鍵在于如何正確理解與應用規格書參數。規格書標注的“最大工作電壓”，定義了該系列電阻的“電壓耐受上限”。然而，對于該系列中特定阻值的電阻，其在安全工作區（SOA）內能承受的實際工作電壓，還嚴格受限于其自身的額定功率。
關鍵計算：確定實際安全電壓
要確保電阻在應用中安全可靠，必須計算其實際安全電壓：
安全電壓 U_safe = min{√(電阻值 R × 額定功率 P)；Umax}
實例驗證 (HVLR2408F10M0K9, R=10MΩ, P=2W)：
- √(電阻值 R × 額定功率 P) = √(10,000,000 Ω × 2W) = √(20,000,000) ≈ 4472V
- Umax=5500V
- U_safe=min{√(電阻值 R × 額定功率 P)；Umax}=4472V
重要結論：
4472V < 5500V！ 因此，對于這顆特定的 10MΩ、2W 電阻，其能長期安全工作的最大電壓并非規格書標注的 5500V，而是 4472V。只有在此電壓或更低電壓下工作，其功率耗散才等于或小于其 2W 的額定功率，避免因過熱而過早失效。
核心建議：
在選用電阻，尤其是高阻值電阻時，切勿僅依賴規格書標注的“最大工作電壓”。務必進行以下關鍵步驟：
1. 計算實際安全電壓： 使用公式 U_safe =min{√(電阻值 R × 額定功率 P)；Umax}計算基于額定功率的安全電壓。
遵循此方法，能有效規避電阻因功率過載導致的失效風險，保障電路設計的可靠性與器件的使用壽命。
