正在尋找關于功率電阻器的全面信息？本文將聚焦功率電阻的關鍵參數，對各類功率電阻產品進行對比分析。 旨在幫助工程師、采購人員以及其他對功率電阻感興趣的朋友更好地理解相關產品特性，從而選擇適合您應用場景的方案。

在本文中，我們將功率電阻器按市場普及度劃分為“主流功率電阻器”和“特殊應用功率電阻器”兩大類，為您梳理市面上的常見與非常見產品類型。此外，鑒于功率電阻器在能量吸收場合（如剎車、抗脈沖、預充電、泄放）的關鍵作用，我們特別設立了“能量吸收型電阻”這一獨立分類。這類產品專為高效吸收能量而設計，其主要考量并非額定功率，而是在能量吸收場景下展現出獨特優勢：能以極小的物理尺寸吸收極大的能量。

 電阻對比

為幫助您全面評估不同功率電阻器的優劣勢，我們將從以下關鍵維度進行詳細對比：

●體積： 電阻器本體尺寸，進行參數對比。

●重量： 電阻器本體重量，進行參數對比。

●過載能力： 承受短時過功率的能力，對比其標稱的過載功率倍數與持續時間。

●電感值： 寄生電感參數，影響高頻應用性能，進行參數對比。

●導熱效率（僅限加熱應用評估）： 對于將電阻器用作熱源（如設備加熱元件）的場景， 評估其熱能傳導至目標區域的效率。效率越高，加熱系統的能效表現越好。此維度通過分析其熱阻或熱傳導結構進行對比。

• 常見的功率電阻

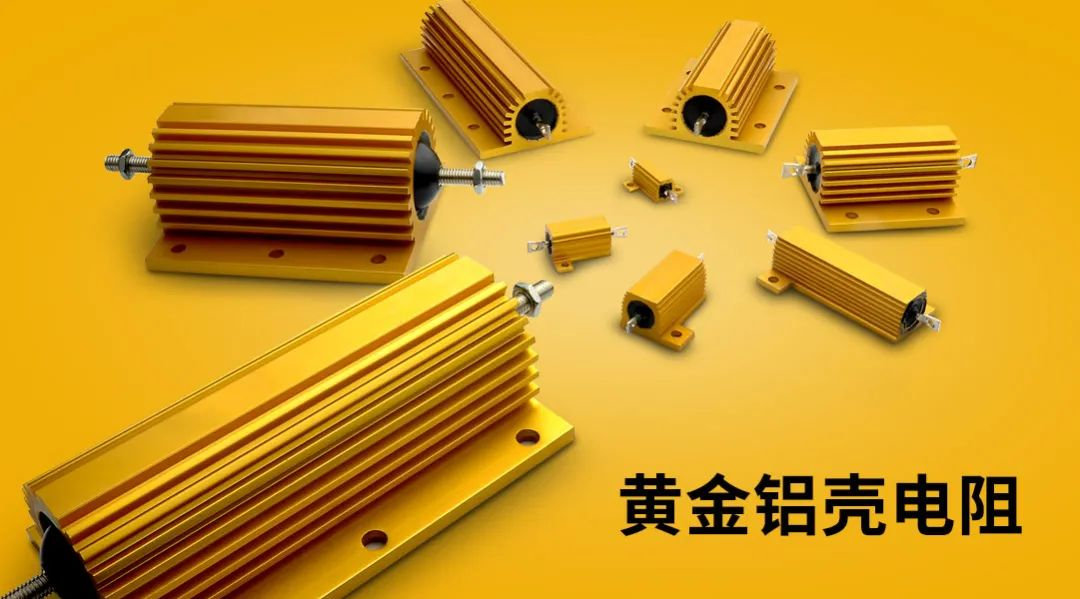

1.常見參數：

功率：5~500W

阻值：0.1Ω~100KΩ

電阻穩定性：測試500h阻值變化3%

2.優勢：過載能力強（通?？梢詫崿F(xiàn)5s，10倍額定功率過載）

3.劣勢：尺寸大，重量重，寄生電感大（盡管低感設計，寄生電感值通常也在5uH）

4.典型應用場景：大功率負載、制動、能量吸收與泄放

1.常見參數：

功率：50W~3000W

阻值范圍：0.1Ω~20KΩ

電阻穩定性：測試500h阻值變化3%

2.優勢：過載能力強（通?？梢詫崿F(xiàn)5s，10倍額定功率過載）

3.劣勢：尺寸大，重量重，寄生電感大（盡管低感設計，寄生電感值通常也在5uH）

4.典型應用場景：大功率負載、制動、能量吸收與泄放

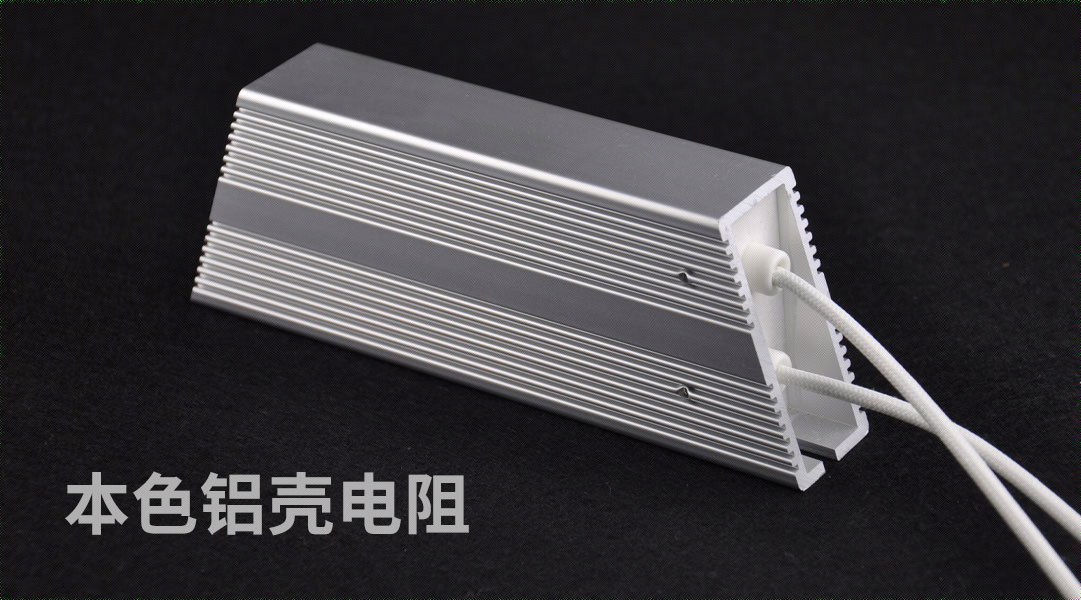

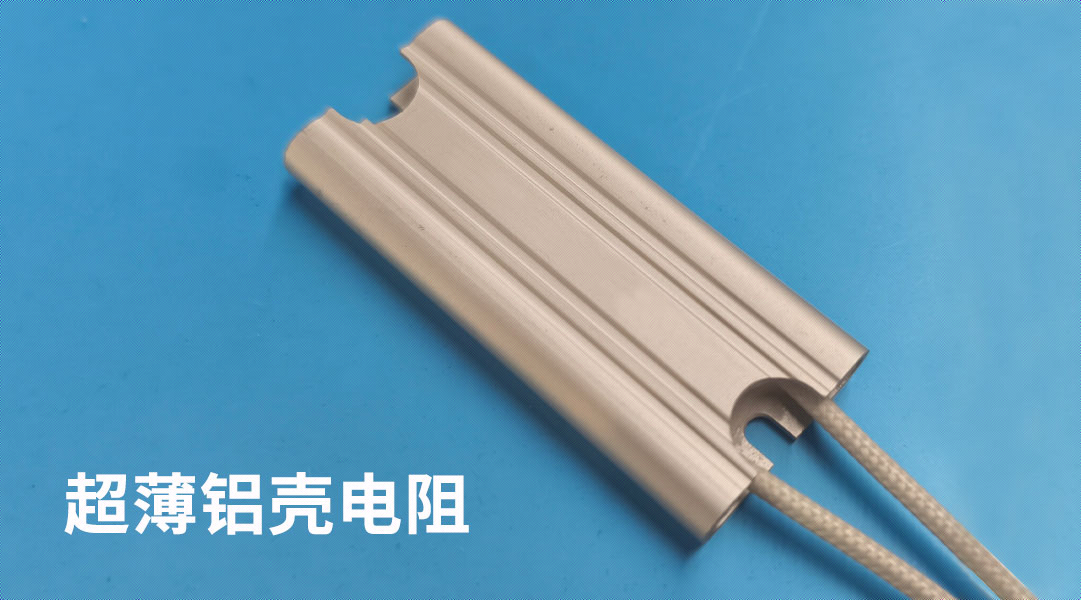

1.常見參數：

功率：50W~800W

阻值范圍：1Ω~1kΩ

電阻穩定性：測試500h阻值變化3%

2.優勢：產品尺寸小，重量較輕，過載能力強（通?？梢詫崿F(xiàn)5s，10倍額定功率過載）

3.劣勢：寄生電感大（盡管低感設計，寄生電感值通常也在5uH）

4.典型應用場景：大功率負載、制動、能量吸收與泄放

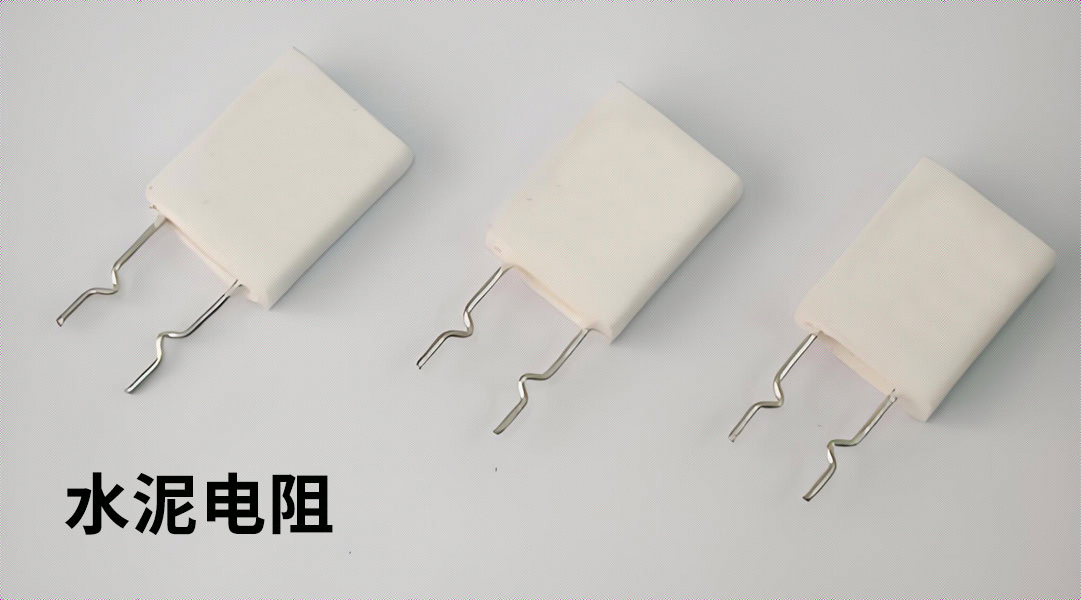

1.常見參數：

功率：2W~100W

阻值范圍：0.2Ω~200KΩ

電阻穩定性：測試1000h阻值變化5%

2.優勢：過載能力強（通?？?0s，5倍額定功率過載），重量適中

3.劣勢：寄生電感大（盡管低感設計，寄生電感值通常也在5uH），導熱效率低

4.特點：產品結構多樣，功率較大，可在寒冷系統中用作熱源，但熱效率與絕緣強度較差，需額外設計后才可安全使用。

5.典型應用場景：制動、能量吸收與泄放、寒冷系統熱源

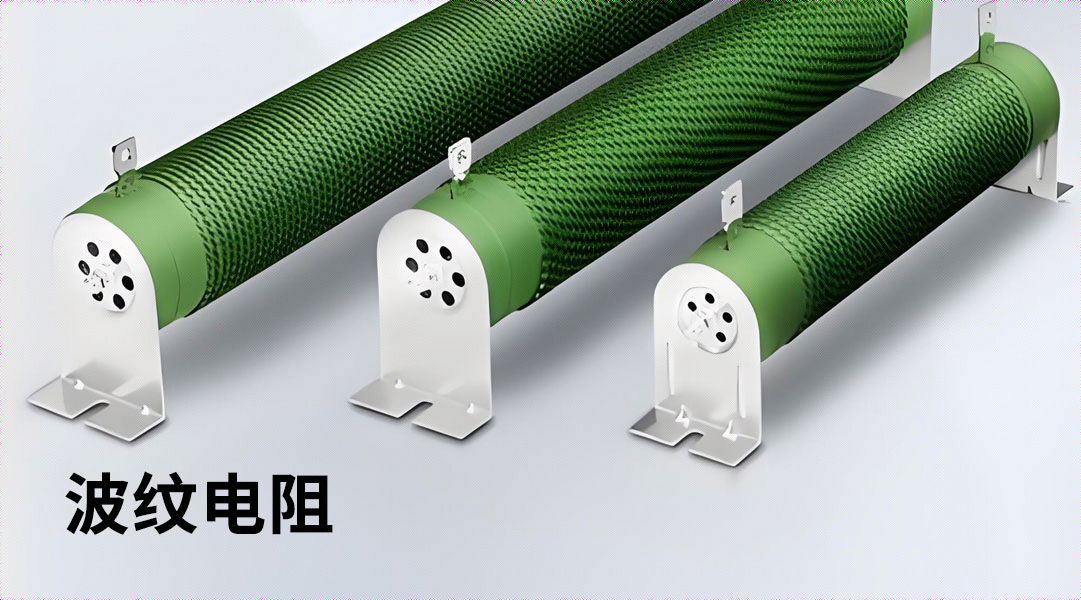

1.常見參數：

功率：15W~20KW

阻值范圍：0.5Ω~15KΩ

電阻穩定性：測試500h阻值變化3%

2.優勢：過載能力強（通?？梢詫崿F(xiàn)5s，10倍額定功率過載）

3.劣勢：體積大，重量重，寄生電感大

4.典型應用場景：大功率負載、制動、能量吸收與泄放、限流

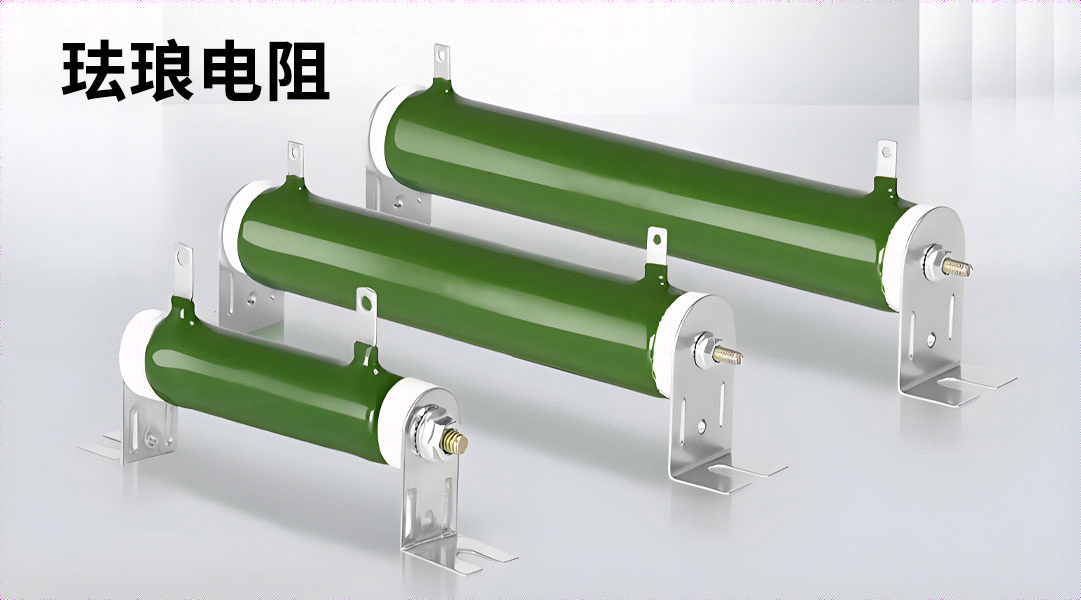

1.常見參數：

功率：10W~500W

阻值范圍：2.7Ω~10KΩ

電阻穩定性：測試500h阻值變化3%

2.優勢：過載能力強（通?？梢詫崿F(xiàn)5s，10倍額定功率過載）

3.劣勢：體積大，重量重，寄生電感大

4.特點：產品表面被釉，抗污染、耐化學腐蝕、耐濕，適合在惡劣環境中使用

5.典型應用場景：惡劣環境下大功率負載、制動、能量吸收與泄放

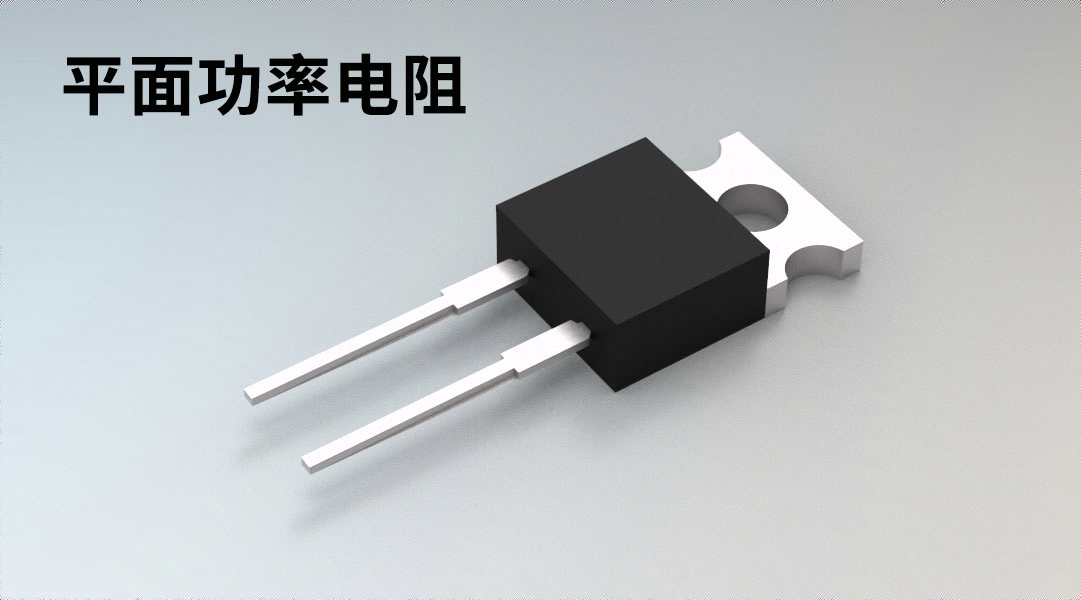

1.常見參數：

功率：2.5W~900W

阻值范圍：0.1Ω~100KΩ

電阻穩定性：測試1000h阻值變化1%

2.優勢：尺寸小，重量輕，電感值低（≤0.1uH）

3.劣勢：過載能力較弱

4.特點：小尺寸大功率，可在寒冷系統中用作熱源，相對水泥電阻產品導熱效率高與絕緣強度高，且便于安裝，無需搭配云母片等額外結構。

5.典型應用場景：緊湊空間的功率負載、寒冷系統熱源

• 不常見功率電阻

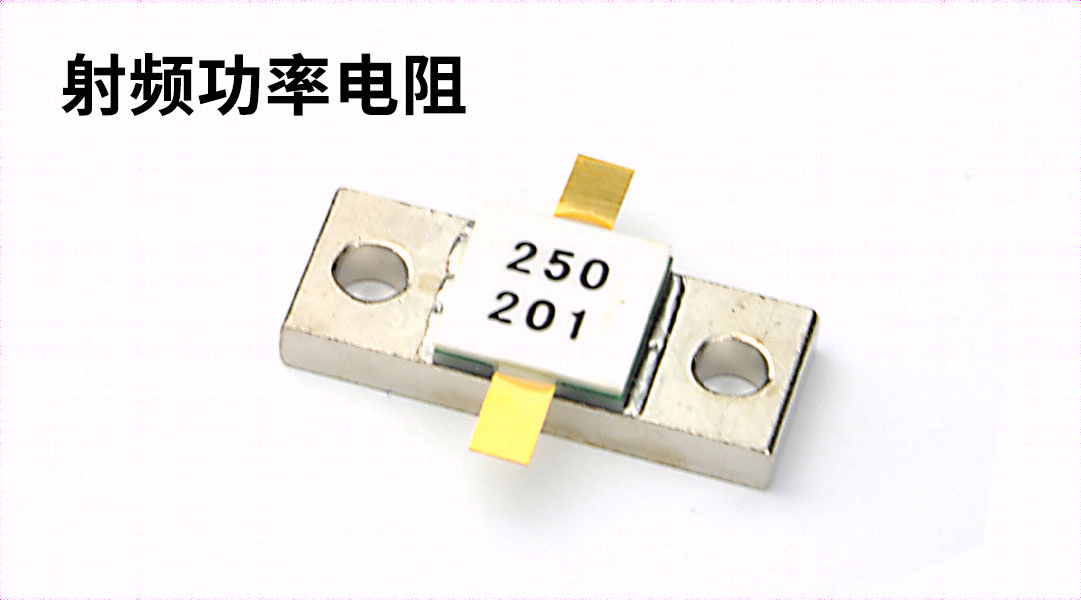

1.主要參數：

功率：250W，800W

阻值：50Ω

使用頻率：DC-3GHz

電阻穩定性：測試1000h阻值變化3%

2.優勢：寄生電感低，尺寸與重量適中

3.劣勢：不可過載使用

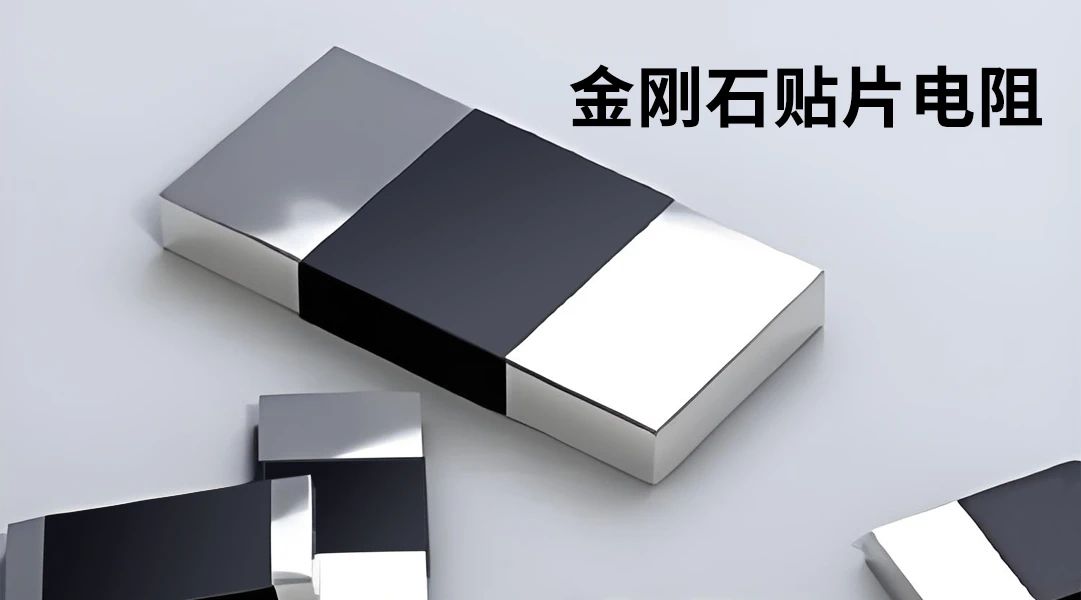

主要參數：

功率：20W~150W

電阻范圍：0.5Ω~20KΩ

尺寸：0402~1310

優勢：尺寸與重量極小

劣勢：不可過載使用，使用要求金絲鍵合，

電感值、長期穩定性一無所知

典型應用場景：高成本的極緊湊場景熱源與功率負載

• 水冷電阻

當安裝空間有限而需要的功率又極大時，傳統的功率電阻方案無法使用，而加載大功率的核心在于自己產生的熱量與能夠環境吸收的熱量達成平衡，因此我們可以通過引入更強有力的散熱方式來實現在小尺寸的情況下加載大功率，水冷電阻因此誕生。水冷電阻通過將流動的液體冷媒直接與電阻結構聯系起來，提高散熱效率從而實現加載更大的功率，此類電阻的結構中往往都含有注水口與出水口兩個冷媒連接點，產品內部則有著可供冷媒流動的空腔。目前水冷電阻主要由如下三類產品：

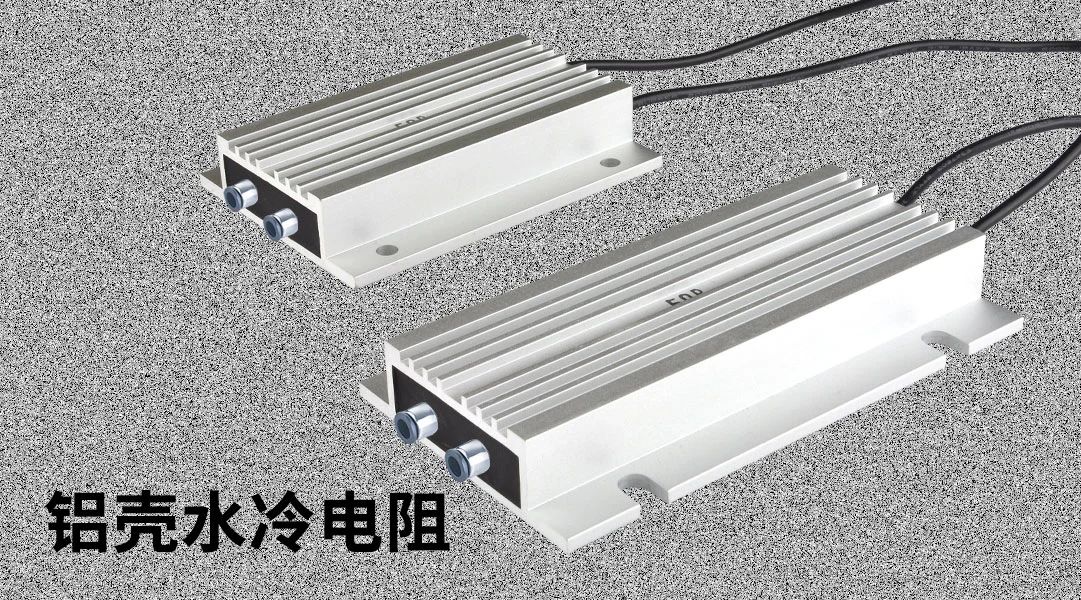

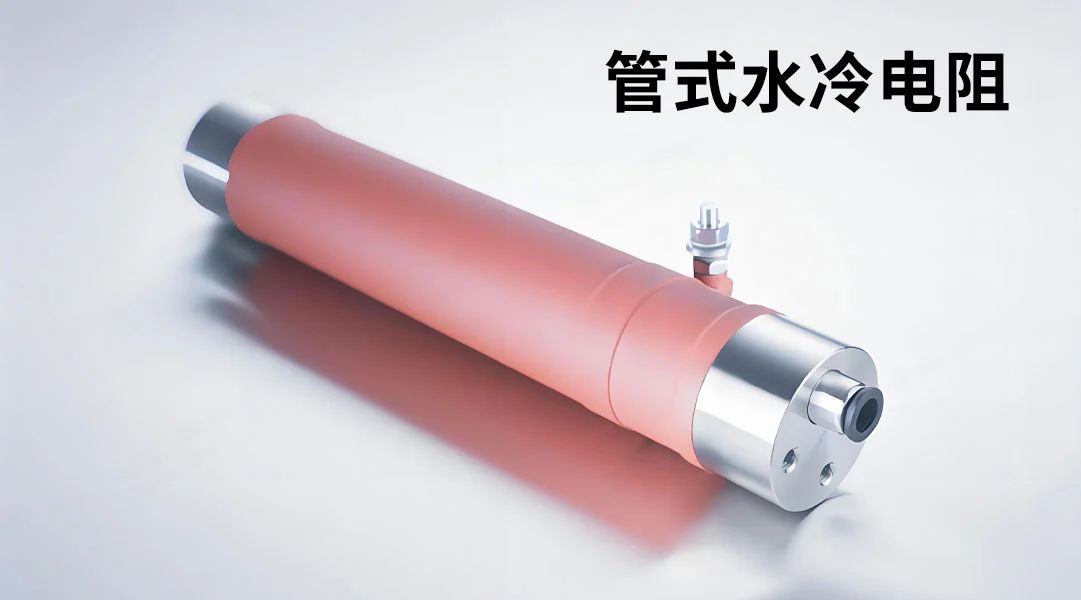

主要參數：

功率：100W~2000W

阻值：0.1~20KΩ

電阻穩定性：測試500h阻值變化3%

優勢：重量較輕，阻值覆蓋范圍較大

劣勢：尺寸較大，寄生電感大（盡管低感設計，寄生電感值通常也在5uH）

主要參數：

功率：1KW~10KW

阻值：0.1Ω~20KΩ

電阻穩定性：測試500h阻值變化3%

優勢：體積相對較小，，阻值覆蓋范圍較大

劣勢：重量極大，寄生電感大

典型應用場景：能量吸收、大功率負載

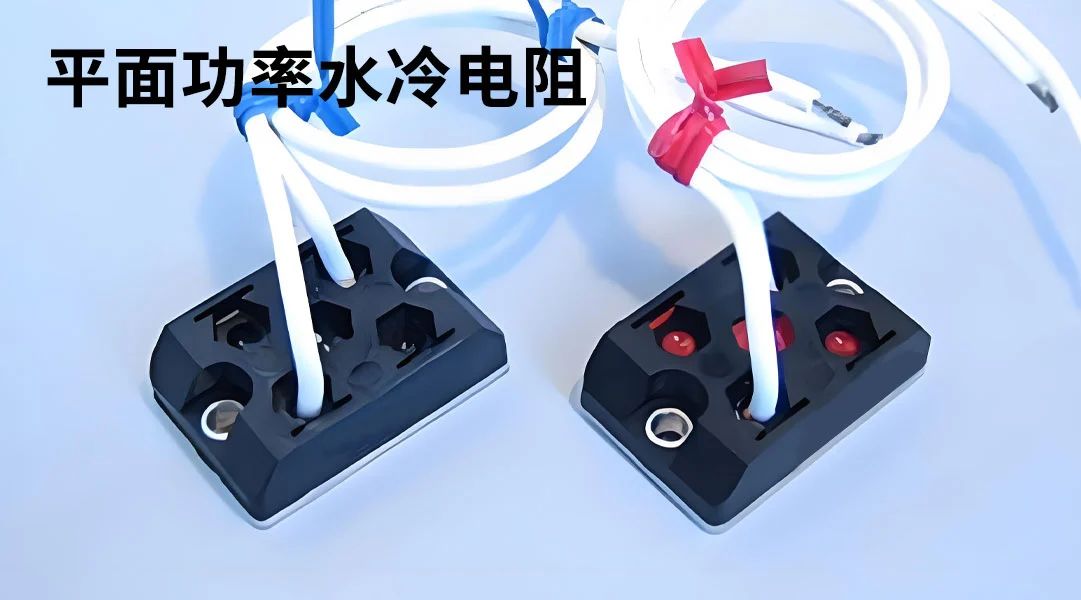

主要參數：

功率：120W~800W

阻值：0.5Ω~1MΩ

電阻穩定性：測試500h阻值變化3%

優勢：電感值低，尺寸與重量小

劣勢：過載能力較弱（1.5倍額定功率，5s）

典型應用場景：電容預充與泄放、限流、大功率負載、無功補償

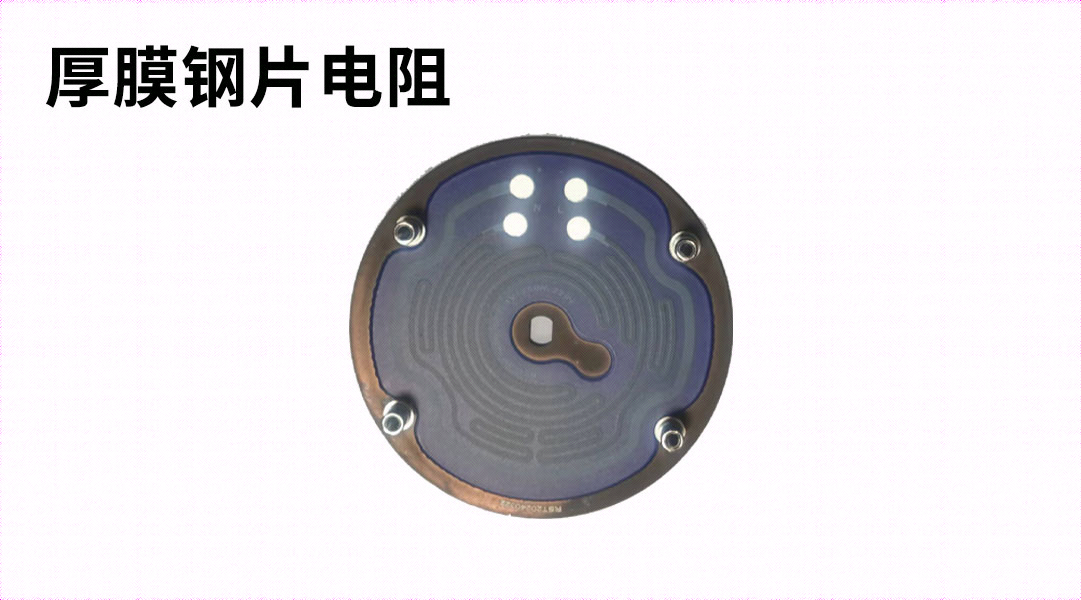

主要參數：

阻值：5Ω~20KΩ

功率：120W~1600W

優勢： 體積與重量小，電感值極低（<3nH），過載能力較強，導熱效率高

• 能量吸收型電阻

主要參數：

峰值能量：400J~1400J

阻值范圍：10Ω~5000Ω

電阻穩定性：測試1000h阻值變化5%

優勢：體積與重量小，寄生電感?。╪H級），吸收能量能力強（等效于功率電阻過載能力強）

特點：不同于傳統功率電阻通過大功率過載吸收能量，此類產品直接注重能量吸收，長時間功率并不大，但極小的尺寸可以瞬時吸收成百上千焦耳的能量而無需擔心產品損壞。

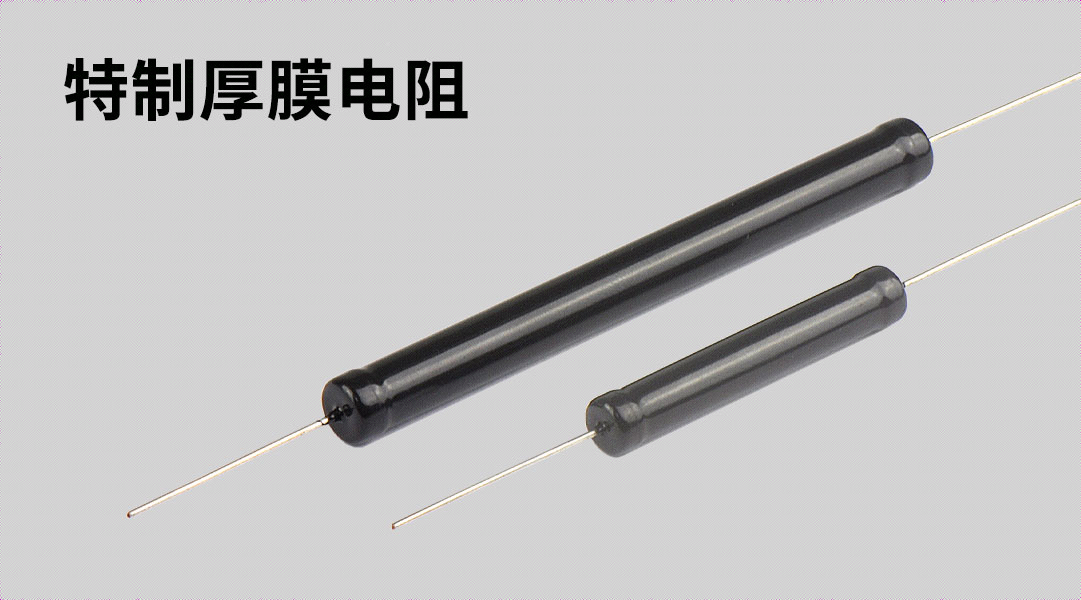

主要參數：

峰值能量：1000J

阻值：20Ω~10KΩ

電阻穩定性：測試1000h阻值變化2%

優勢：寄生電感低，體積與重量小，吸收能量能力強（等效于功率電阻過載能力強）

特點：使用特制厚膜材料制造，可瞬時吸收1000J能量，且可以加載最高5000V峰值電壓，耐濕與絕緣能力強
