插腳電阻
全部
- 插腳電阻
-
簡介
插腳電阻主要分為徑向引線和軸向引線兩種方式。通常情況下，插腳電阻所占空間較大，但由于大體積，同時電阻體完全架空的設計，使得電阻體整體散熱較好，更適合于較惡劣的工作環境，比如大功率、高壓等應用。而且插腳式電阻體不直接接觸PCB，可以極大減少多種應力比如PCB應力、環境應力、焊接應力等對電阻阻值的影響，因此在精密電阻領域，插腳電阻比貼片電阻通常具有更好的表現。按插腳電阻的電阻技術，主要有線繞、厚膜、金屬膜、陶瓷、箔技術等幾大類。
-
特性阻值范圍寬可靠性高機械強度高散熱好應用場景電力醫療軍工鐵路計量
- 推薦系列
-
01
251AEC-253AECRESI睿思10Ω-5KΩ 3.5W-9W ±10% 400J-1.4KJ 6KV02
EWWRRESI睿思0.1Ω-20KΩ 1W-10W ±5% ±250ppm03
HVLRRESI睿思1KΩ-1GΩ 0.7W-15W ±0.1% ±100ppm04
REHRRESI睿思1Ω-120KΩ 0.3W ±0.005% ±2.5ppm
| 系列 | 圖片 | 簡介 | 阻值范圍 | 額定功率 | 最高精度 | 溫漂 | 電阻技術 | 詳情及購買 |
|---|---|---|---|---|---|---|---|---|
|
MMFR |
|
精密模壓金屬膜電阻 高精度，低溫度系數，負載壽命穩定性高 | 10Ω-1M | 0.25W-1 | ±0.05 | ±5 | 金屬膜 |
|
|
PWWR |
|
被漆封裝線繞電阻，高可靠性，過載能力強，工作溫度范圍寬 | 0.24Ω-20K | 13.5W-16 | ±1 | +100 | 線繞 |
|
|

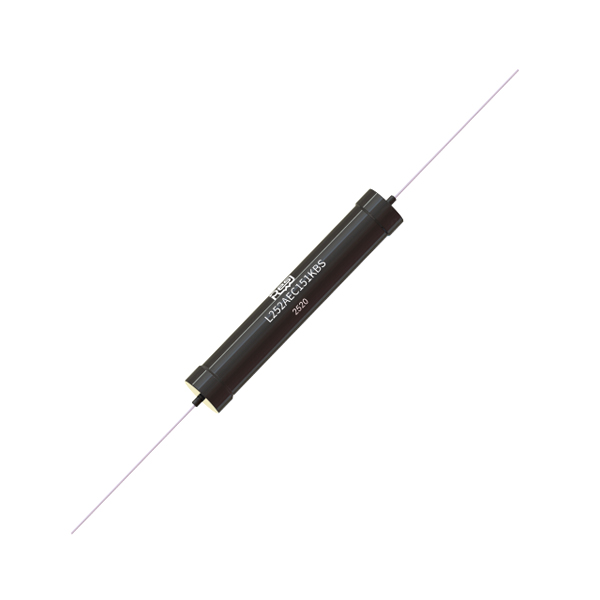

L252AEC |
|
實心陶瓷電阻，通體導電，低電感，高峰值能量，高可靠性。 | 150 | 6 | ±10 | —— | 實心陶瓷 |
|
|

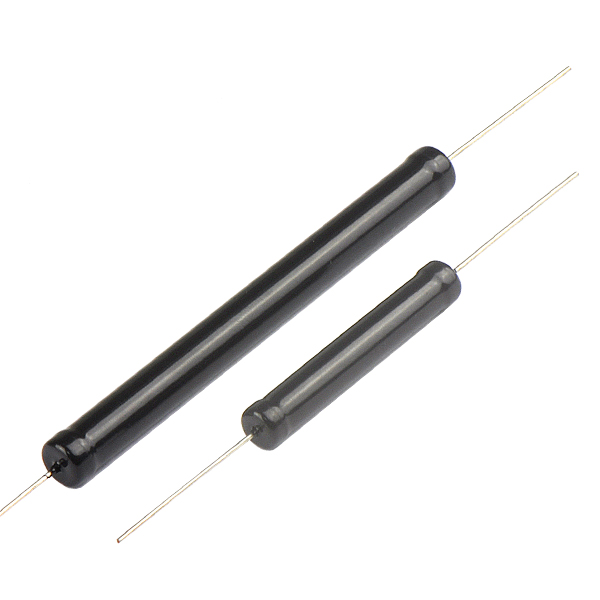

HVLR |
|
厚膜插腳高壓電阻，無感設計，低電壓系數，低溫漂 | 1KΩ-1G | 0.7W-15 | ±0.1 | ±100 | 厚膜 |
|
|
HVPR |
|
精密高壓厚膜電阻，最高工作電壓48KV，低電壓系數 | 1KΩ-100M | 0.2W-9 | ±0.1 | ±20 | 厚膜 |
|
|
APLR |
|
無感高能抗脈沖電阻，小體積，高耐濕，高可靠性，單個脈沖能量最高1000J，適用于電容充放電等高脈沖、高能量… | 20Ω-10K | 6 | ±5 | ±200 | —— |
|
|
HVHR |
|
厚膜插腳高壓電阻，無感設計，低電壓系數，低溫漂 | 1GΩ-10G | 1W-2.5 | ±1 | ±100 | 厚膜 |
|
|
EWWR |
|
涂覆型線繞電阻，阻值低，體積小，性能穩定，不燃漆封裝 | 0.1Ω-8.2K | 1W-10 | ±5 | ±250 | 線繞 |
|
|
251AEC-253AEC |
|
車規實心陶瓷電阻，抗脈沖，適用于電池預充和電容充放電應用 | 10Ω-5K | 3.5W-9 | ±5 | -800 | 實心陶瓷 |
|
|
REFR |
|
環氧封裝插腳精密箔電阻，無感無容設計，低噪聲 | 10Ω-200K | 0.125W-0.25 | ±0.05 | ±2.5 | 箔技術 |
|
|
REHR |
|
二級計量標準箔技術全密封精密電阻，適用于計量、實驗室、儀器儀表等 | 1Ω-120K | 0.3 | ±0.005 | ±2.5 | 箔技術 |
|
|
PMFR |
|
經濟型精密金屬膜插腳電阻，高精度，低溫漂，耐潮濕 | 1Ω-10M | 0.25W-3 | ±0.1 | ±5ppm-±100 | 金屬膜 |
|
|
EMFR |
|
經濟型精密金屬膜插腳電阻，高精度，低溫漂，耐潮濕 | 1Ω-10M | 0.16W-3 | ±0.1 | ±5ppm-±100 | 金屬膜 |
|
