簡介
貼片電阻需求近些年增長迅速，主要得益于機器設備的小型化需求。在焊接電路板達到相同要求時，使用貼片電阻比插腳電阻節省40%-60%的空間，整體重量減輕60%-80%。而且相比插腳電阻，貼片電阻通常采用機器焊接，易于實現自動化量產，提高生產效率。按電阻生產技術，Resistor.Today貼片電阻主要分為合金、厚膜、薄膜和箔電阻四大類；按電阻用途，主要分為普通貼片電阻、車規電阻、低阻檢流電阻、超精密電阻、大功率電阻、高壓高阻電阻等大類。
-
特性體積小重量輕可靠性高易實現自動化生產應用場景稱重設備機器人精密測量電流采樣消費類電子
- 推薦系列
-
01
AECRRESI睿思1Ω-10MΩ 0.063W-1W ±1% ±100ppm 0402-251202
CSKRRESI睿思1mΩ-500mΩ 1W-5W ±1% ±50ppm 1206-432003
PTFRRESI睿思10Ω-5.1MΩ 0.03W-0.25W ±0.01% ±5ppm 0402-120604
PZFRRESI睿思5Ω-125KΩ 0.2W-0.75W ±0.01% ±2ppm 0603-2512
| 系列 | 圖片 | 簡介 | 阻值范圍 | 尺寸 | 額定功率 | 最高精度 | 溫漂 | 電阻技術 | 詳情及購買 |
|---|---|---|---|---|---|---|---|---|---|
|
NSTM |
|
經濟型無調阻檢流合金電阻，2512,3920,5930尺寸 | 0.2mΩ-5m | 2512-5930 | 2.5W-10 | ±1 | ±25ppm-±200 | 合金 |
|
|
PCSR2512 |
|
低溫漂、高精度、高穩定塑封合金檢流電阻 | 5mΩ-100m | 2512 | 1W-2 | ±0.1 | ±15 | 合金 |
|
|
打 5 折
(僅老DC現貨) PTFR |
|
車規級精密薄膜貼片電阻，最高精度0.01%，低溫漂，高可靠性，極好的長期負載壽命，耐濕性強，大量現貨 | 10Ω-5.1M | 0402-1206 | 0.03W-0.25 | ±0.01 | ±5 | 薄膜 |
|
|
TFCR |
|
經濟型精密薄膜貼片電阻，最高精度0.1%，低溫漂，高可靠性，極好的長期負載壽命，耐濕性強 | 2.49Ω-1.5M | 0402-2512 | 0.063W-0.75 | ±0.1 | ±10 | 薄膜 |
|
|
TFNR |
|
精密薄膜貼片網絡電阻，跟蹤精度0.05%，跟蹤溫漂5ppm，極好的跟蹤性能 | 47Ω-50K | 0603 | 0.1 | ±0.05 | ±5 | 薄膜 |
|
|
打 5 折
(僅老DC現貨) PZFR |
|
全球最精密最穩定的貼片電阻，基于最新一代Z1箔技術，接近于零溫漂，出色的負載壽命穩定性，1片起訂，極速發貨 | 5Ω-125K | 0603-2512 | 0.1W-0.75 | ±0.01 | ±2 | 箔技術 |
|
|
PCSK2512 |
|
低溫漂、高精度、高穩定塑封合金檢流電阻 | 5mΩ-100m | 2512 | 1W-2 | ±0.5 | ±25 | 合金 |
|
|
HZFR |
|
HZFR系列是經濟型貼片箔電阻，是薄膜電阻的完美替代品，低至±5ppm/°C或±5ppm/°C的溫度系數，… | 30Ω-30K | 0603-1206 | 0.1W-0.3 | ±0.01 | ±5ppm-±10 | 箔技術 |
|
|
打 5 折

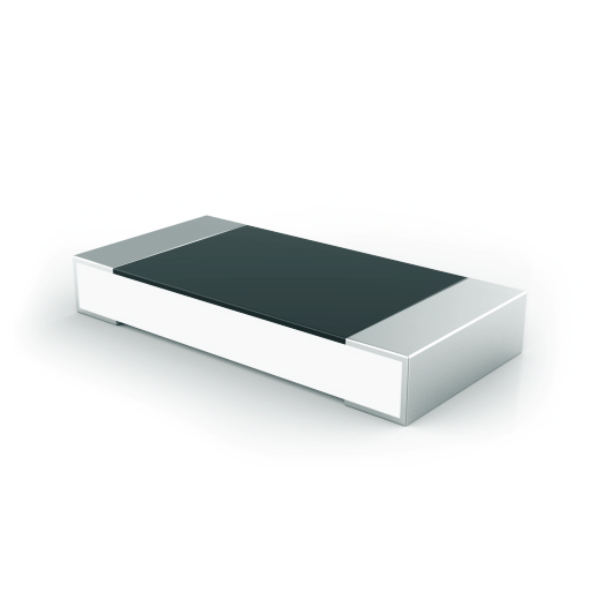

(僅老DC現貨) EZFR |
|
EZFR系列是經濟型貼片箔電阻，是薄膜電阻的完美替代品，低至±2ppm/°C或±5ppm/°C的溫度系數，… | 5Ω-30K | 0603-1206 | 0.1W-0.3 | ±0.01 | ±2ppm-±10 | 箔技術 |
|
|
EOAR |
|
無調阻技術，低溫漂、高精度合金檢流電阻，適用于直流低頻需求的檢流應用 | 25m | 4725 | 5 | ±0.5 | ±40 | 合金 |
|
|
SEWF2512 |
|
低溫漂、高精度合金檢流電阻，適用于直流應用 | 3mΩ-5m | 2512 | 2.5W-4 | ±0.5 | ±25 | 合金 |
|
|
PEWF2726 |
|
低溫漂、高精度，開爾文四腳結構，無調阻技術合金檢流電阻 | 1mΩ-5m | 2726 | 3W-7 | ±0.5 | ±50ppm-±75 | 合金 |
|
|
PEWF4026 |
|
低溫漂、高精度，開爾文四腳結構，無調阻技術合金檢流電阻 | 1mΩ-5m | 4026 | 3W-7 | ±0.5 | ±50ppm-±75 | 合金 |
|
|
SEWF3920 |
|
低溫漂、高精度合金檢流電阻，適用于直流應用 | 1mΩ-5m | 3920 | 3W-8 | ±0.5 | ±25 | 合金 |
|
|
SEWF3951 |
|
低溫漂、高精度合金檢流電阻，適用于直流應用 | 0.3mΩ-0.8m | 3951 | 10W-15 | ±0.5 | ±25 | 合金 |
|
|
SEWK3951 |
|
大功率、低溫漂、高精度合金檢流電阻 | 0.25mΩ-0.4m | 3951 | 15 | ±0.5 | ±25 | 合金 |
|
|
SEWF5930 |
|
低溫漂、高精度合金檢流電阻，適用于直流應用 | 1mΩ-3m | 5930 | 6W-10 | ±0.5 | ±25 | 合金 |
|
|
EBWM2512 |
|
經濟型電子束焊純合金檢流電阻，2512尺寸 | 0.3mΩ-1m | 2512 | 6 | ±0.5 | ±200 | 合金 |
|
|
EBWK2512 |
|
經濟型合金檢流電阻，2512尺寸，100ppm | 2mΩ-5m | 2512 | 2.5W-5 | ±0.5 | ±100 | 合金 |
|
|
PEWF2512 |
|
無調阻技術合金檢流電阻，2512尺寸，最高精度0.5%，50ppm | 1.5mΩ-5m | 2512 | 2.5W-5 | ±0.5 | ±50 | 合金 |
|
|
PEWM3920 |
|
低溫漂、高精度、高穩定純合金檢流電阻 | 0.2mΩ-1m | 3920 | 8W-12 | ±0.5 | ±100ppm-±150 | 合金 |
|
|
PEWM5930 |
|
低溫漂、高精度、高穩定純合金檢流電阻 | 0.2mΩ-1m | 5930 | 9W-15 | ±0.5 | ±100 | 合金 |
|
|
PEWK3920 |
|
低溫漂、高精度、高穩定純合金檢流電阻 | 1mΩ-5m | 3920 | 3W-8 | ±0.5 | ±50 | 合金 |
|
|
PEWK5930 |
|
低溫漂、高精度、高穩定純合金檢流電阻 | 1m | 5930 | 10 | ±0.5 | ±50 | 合金 |
|
|
打 1 折
(僅老DC現貨) ECSR2512 |
|
經濟型貼片檢流電阻，高功率，小尺寸，低溫漂 | 0.5mΩ-50m | 2512 | 2W-3 | ±1 | ±50ppm-±100 | 合金 |
|
|
PWSL |
|
超低阻值合金采樣電阻，最低阻值0.5mΩ，四腳開爾文結構 | 0.5mΩ-3m | —— | 5W-7 | ±1 | ±50ppm-±100 | 合金 |
|
|
打 5 折
(僅老DC現貨) CSER |
|
箔技術結構的貼片檢流電阻，符合AEC-Q200認證 | 5mΩ-1 | 0402-4320 | 0.2W-5 | ±1 | ±50ppm-±100 | 合金 |
|
|
MFCR |
|
薄膜技術的精密貼片檢流電阻，有長邊電極和短邊電極兩種選擇，符合AEC-Q200認證 | 10mΩ-10 | 0201-2512 | 0.2W-3 | ±0.25 | ±50ppm-±150 | 薄膜 |
|
|
打 5 折
(僅老DC現貨) 打 1 折
(僅老DC現貨) CSFR |
|
貼片電流采樣電阻，獨特的長邊電極以及倒裝結構 | 1mΩ-500m | 0603-5930 | 0.5W-10 | ±1 | ±50ppm-±150 | 合金 |
|
|
打 5 折

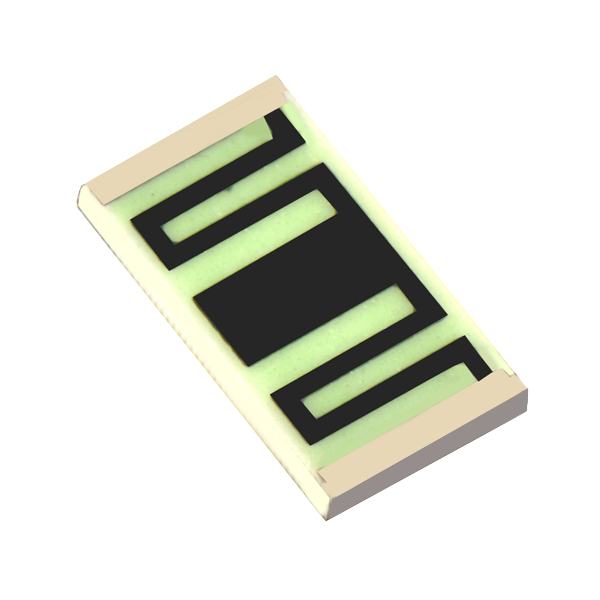

(僅老DC現貨) HVCR |
|
高壓高阻貼片電阻，無磁設計，最高阻值可達10TΩ | 100KΩ-10T | 0402-4020 | 0.05W-2 | ±0.25 | ±25 | 厚膜 |
|
|
打 1 折
(僅老DC現貨) CSKR |
|
四腳開爾文連接精密貼片檢流電阻，長邊電極和倒裝結構 | 1mΩ-500m | 1206-4320 | 1W-5 | ±1 | ±50ppm-±100 | 合金 |
|
|
HVTR |
|
高壓精密電阻，高可靠性和穩定性，最高精度±0.1%，最高工作電壓可達1KV | 120KΩ-4.3M | 3216-3225 | 0.25W-0.33 | ±0.1 | ±25 | —— |
|
|
打 1 折
(僅老DC現貨) HRCR |
|
高壓高阻貼片厚膜電阻，阻值高達10GΩ，符合AEC-Q200 | 27MΩ-10G | 0603-2512 | 0.1W-1 | ±5 | ±500 | 厚膜 |
|
|
打 5 折
(僅老DC現貨) AECR |
|
符合AEC-Q200認證的車規厚膜貼片電阻，防硫化高可靠 | 1Ω-10M | 0402-2512 | 0.063W-1 | ±0.1 | ±100ppm-±400 | 厚膜 |
|
|
FACR |
|
保險絲貼片厚膜電阻，結合了電阻和保險絲的功能，通過熔斷來保護電路 | 0.47Ω-1.8K | 0402-2512 | 0.063W-1 | ±1 | ±200ppm-±800 | 厚膜 |
|
|
ETCR |
|
普通厚膜貼片電阻，符合RoHS認證 | 1Ω-10M | 0402-2512 | 0.063W-1 | ±1 | ±100 | 厚膜 |
|
|
打 5 折

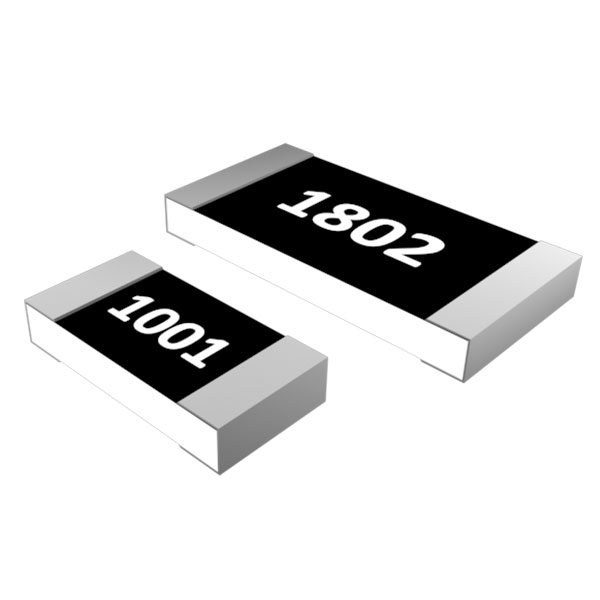

(僅老DC現貨) HPCR |
|
大功率貼片厚膜電阻，額定功率比普通厚膜電阻高一倍，符合RoHS認證 | 1Ω-10M | 0402-2512 | 0.1W-2 | ±0.1 | ±100ppm-±400 | 厚膜 |
|
|
AHCR |
|
抗硫化大功率精密貼片厚膜電阻，滿足ASTM-B-809-95和EIA-977抗硫化標準 | 1Ω-10M | 0402-2512 | 0.1W-2 | ±0.5 | ±100ppm-±400 | 厚膜 |
|
|
UPCR |
|
超高功率貼片厚膜電阻 | 1Ω-10M | 0402-2512 | 0.2W-3 | ±0.5 | ±100ppm-±400 | 厚膜 |
|
