低阻采樣電阻
全部
- 低阻采樣電阻
-
簡介
采樣電阻是在電路中用來檢測電流大小的電阻器。它的工作方式是通過測量電流流經已知阻值的電阻后產生的電壓降，由歐姆定律（I=U/R）精確計算出電流大小。通常采樣電阻的阻值很小，在1mΩ到1Ω之間，精度高，溫飄低。在非常精密的應用中，接觸電阻和引腳的阻值可能比電阻本身的阻值還要大，所以如果使用兩腳的電阻，引腳影響帶來的錯誤可能會非常大。為了消除引腳（非電阻元素）引起的壓降的影響，得到極精確的電流值，推薦采用四腳開爾文結構的電阻。
-
特性低阻值四腳開爾文連接低溫漂低熱電勢極好的穩定性應用場景電力精密測量電流采樣汽車
- 推薦系列
-
01
PCSR2512RESI睿思5mΩ-100mΩ 1W-2W ±0.1%-±5% ±15ppm 251202
EBWM2512RESI睿思0.3mΩ-1mΩ 6W ±0.5%-±5% ±200ppm 251203
SEWF2512RESI睿思3mΩ-5mΩ 4W ±0.5%-±5% ±25ppm 251204
PEWM3920RESI睿思0.2mΩ-1mΩ 8W-10W ±0.5%-±5% ±100ppm 392005
SEWF5930RESI睿思1mΩ-3mΩ 6W-10W ±0.5%-±5% ±25ppm 5930
| 系列 | 圖片 | 簡介 | 阻值范圍 | 尺寸 | 額定功率 | 最高精度 | 溫漂 | 最大電流 | 詳情及購買 |
|---|---|---|---|---|---|---|---|---|---|
|
PEWM2726 |
|
精密四腳純合金檢流電阻，高精密，高可靠性，低寄生電感值。 | 0.2mΩ~1.0m | 2627 | 7W~12 | ±0.5 | ±75ppm~±100 | —— |
|
|

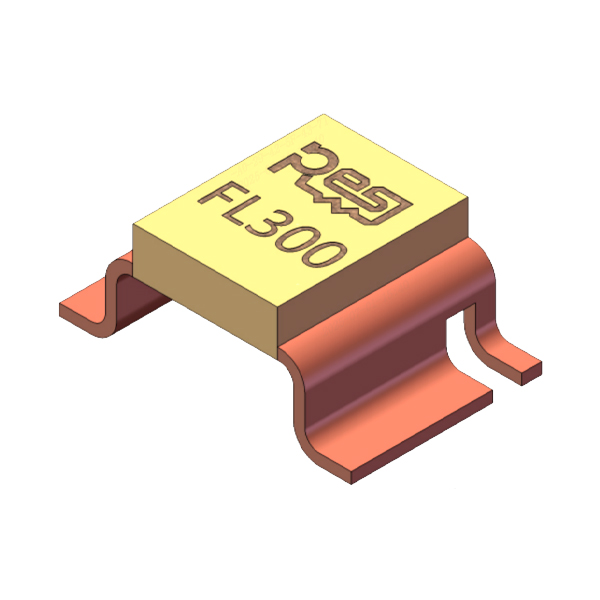

PEWM4026 |
|
精密四腳純合金檢流電阻，高精密，高可靠性，低寄生電感值。 | 0.2mΩ~1.0m | 4026 | 7W~12 | 0.5 | ±75ppm~±100 | —— |
|
|
PCSR2512 |
|
低溫漂、高精度、高穩定塑封合金檢流電阻 | 5mΩ-100m | 2512 | 1W-2 | ±0.1 | ±15 | —— |
|
|
PCSK2512 |
|
低溫漂、高精度、高穩定塑封合金檢流電阻 | 5mΩ-100m | 2512 | 1W-2 | ±0.5 | ±25 | —— |
|
|
MCSF2512 |
|
?精密低溫度系數模壓合?檢流電阻 | 3mΩ~100m | 2512 | 2-3 | ±0.5 | ±50 | 31 |
|
|

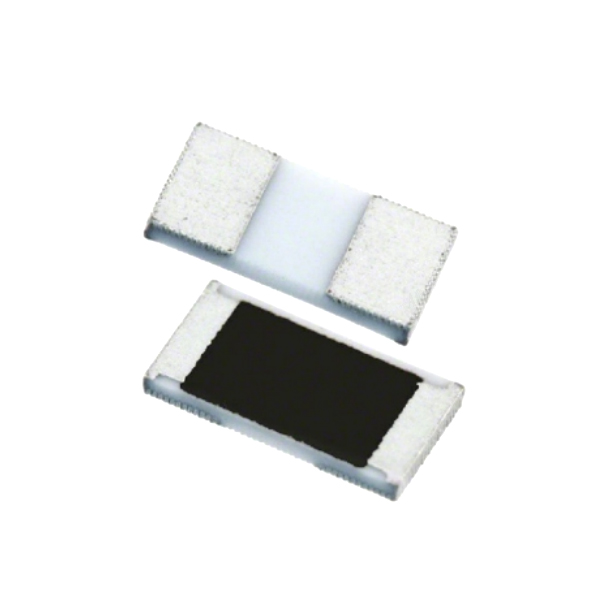

NPTR |
|
16W大功率貼片采樣電阻 | 3.3Ω~120 | 2512 | 16 | ±1 | ±25ppm-±50 | —— |
|
|
EOAR |
|
無調阻技術，低溫漂、高精度合金檢流電阻，適用于直流低頻需求的檢流應用 | 25m | 4725 | 5 | ±0.5 | ±40 | —— |
|
|
SEWF2512 |
|
低溫漂、高精度合金檢流電阻，適用于直流應用 | 3mΩ-5m | 2512 | 2.5W-4 | ±0.5 | ±25 | —— |
|
|
PEWF4026 |
|
低溫漂、高精度，開爾文四腳結構，無調阻技術合金檢流電阻 | 1mΩ-5m | 4026 | 3W-7 | ±0.5 | ±50ppm-±75 | —— |
|
|
PEWF2726 |
|
低溫漂、高精度，開爾文四腳結構，無調阻技術合金檢流電阻 | 1mΩ-5m | 2726 | 3W-7 | ±0.5 | ±50ppm-±75 | —— |
|
|
SEWK3951 |
|
大功率、低溫漂、高精度合金檢流電阻 | 0.25mΩ-0.4m | 3951 | 15 | ±0.5 | ±25 | 190A-240 |
|
|
SEWF3920 |
|
低溫漂、高精度合金檢流電阻，適用于直流應用 | 1mΩ-5m | 3920 | 3W-8 | ±0.5 | ±25 | —— |
|
|
SEWF3951 |
|
低溫漂、高精度合金檢流電阻，適用于直流應用 | 0.3mΩ-0.8m | 3951 | 10W-15 | ±0.5 | ±25 | 110A-240 |
|
|
SEWF5930 |
|
低溫漂、高精度合金檢流電阻，適用于直流應用 | 1mΩ-3m | 5930 | 6W-10 | ±0.5 | ±25 | 45A-100 |
|
|
EBWM2512 |
|
經濟型電子束焊純合金檢流電阻，2512尺寸 | 0.3mΩ-1m | 2512 | 6 | ±0.5 | ±200 | —— |
|
|
EBWK2512 |
|
經濟型合金檢流電阻，2512尺寸，100ppm | 2mΩ-5m | 2512 | 2.5W-5 | ±0.5 | ±100 | —— |
|
|
PEWF2512 |
|
無調阻技術合金檢流電阻，2512尺寸，最高精度0.5%，50ppm | 1.5mΩ-5m | 2512 | 2.5W-5 | ±0.5 | ±50 | —— |
|
|
PEWM3920 |
|
低溫漂、高精度、高穩定純合金檢流電阻 | 0.2mΩ-1m | 3920 | 8W-12 | ±0.5 | ±100ppm-±150 | —— |
|
|
PEWM1216 |
|
高精度低電感純合金檢流電阻，高精密，高穩定，高可靠性 | 0.3mΩ~1m | 1216 | 7W~10 | ±1 | ±100 | 182 |
|
|
PEWM5930 |
|
低溫漂、高精度、高穩定純合金檢流電阻 | 0.1mΩ-1m | 5930 | 9W-15 | ±0.5 | ±100 | —— |
|
|
PEWK5930 |
|
低溫漂、高精度、高穩定純合金檢流電阻 | 1m | 5930 | 10 | ±0.5 | ±50 | —— |
|
|
PEWK3920 |
|
低溫漂、高精度、高穩定純合金檢流電阻 | 1mΩ-5m | 3920 | 3W-8 | ±0.5 | ±50 | —— |
|
|

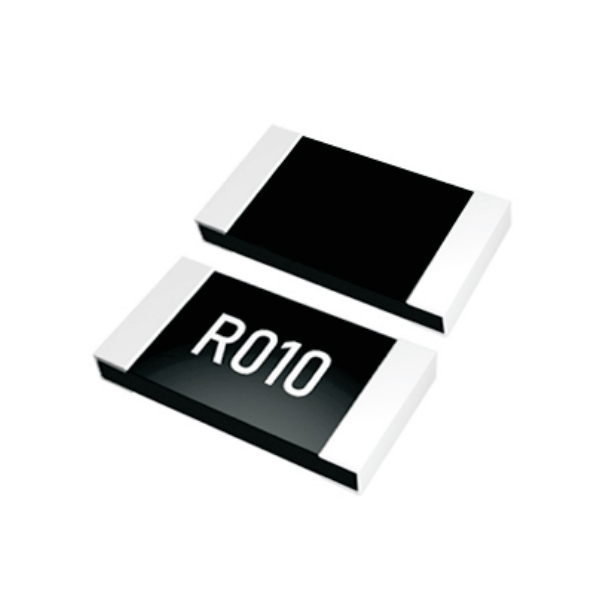

ECSR2512 |
|
經濟型貼片檢流電阻，高功率，小尺寸，低溫漂 | 0.5mΩ-50m | 2512 | 2W-3 | ±1 | ±50ppm-±100 | 77 |
|
|

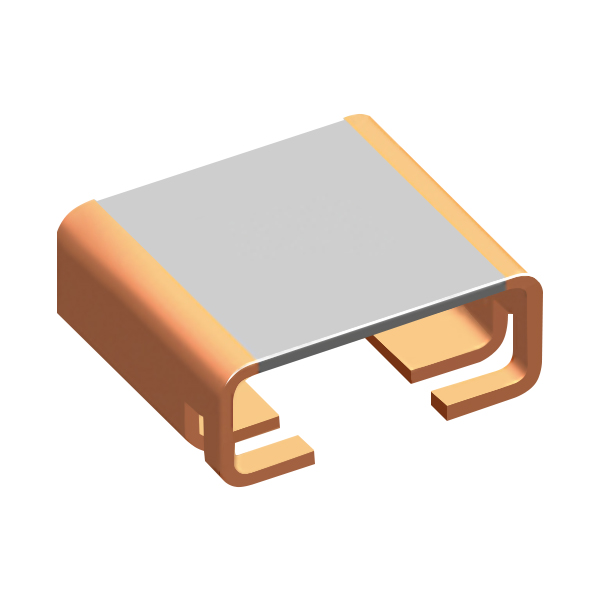

PWSL |
|
超低阻值合金采樣電阻，最低阻值0.5mΩ，四腳開爾文結構 | 0.5mΩ-3m | —— | 5W-7 | ±1 | ±50ppm-±100 | —— |
|
|
CSER |
|
箔技術結構的貼片檢流電阻，符合AEC-Q200認證 | 5mΩ-1 | 0402-4320 | 0.2W-5 | ±1 | ±50ppm-±100 | —— |
|
|
MFCR |
|
薄膜技術的精密貼片檢流電阻，有長邊電極和短邊電極兩種選擇，符合AEC-Q200認證 | 10mΩ-10 | 0201-2512 | 0.2W-3 | ±0.25 | ±50ppm-±150 | 4.47A-38.73 |
|
|

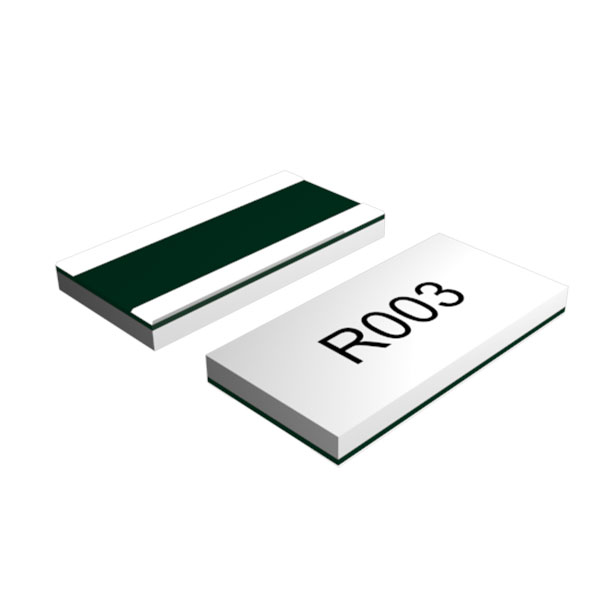

CSFR |
|
貼片電流采樣電阻，獨特的長邊電極以及倒裝結構 | 1mΩ-500m | 0603-5930 | 0.5W-10 | ±1 | ±50ppm-±150 | —— |
|
|

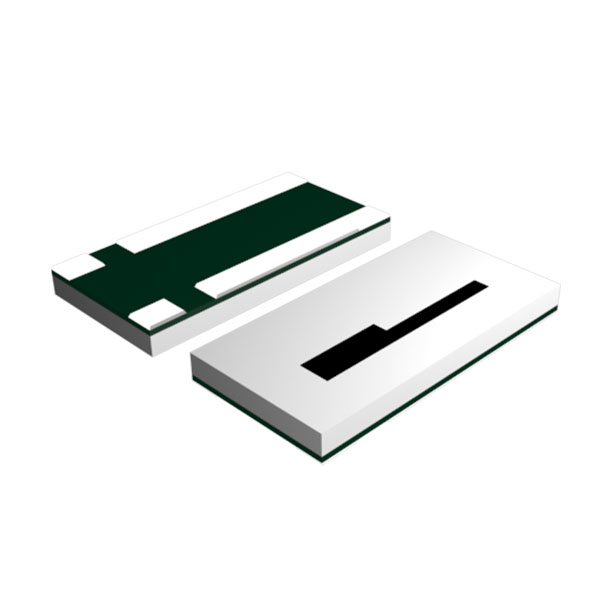

CSKR |
|
四腳開爾文連接精密貼片檢流電阻，長邊電極和倒裝結構 | 1mΩ-500m | 1206-4320 | 1W-5 | ±1 | ±50ppm-±100 | —— |
|
