超級抗脈沖電阻到底有多牛？現公布海量實測數據
作者：開步睿思 發表日期：2021-06-02 18:32:25
當需要給電容預充電或放電時，需要用到預充電阻或者泄放電阻。比如電動汽車電池包母線電容預充電，AED中的除顫解除電阻，以及所有高能脈沖電路，都需要用到高可靠的抗脈沖電阻。

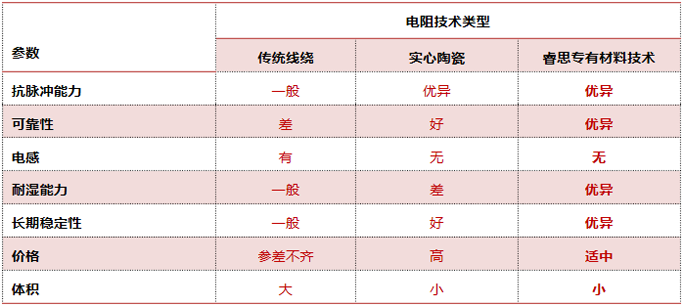

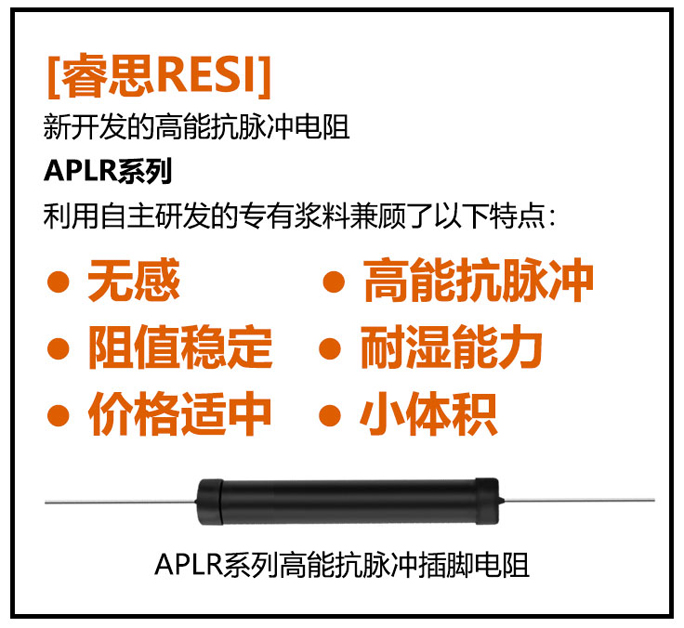

傳統的線繞電阻具有一定的抗脈沖能力，缺點是有電感及可靠性不高；陶瓷及碳實心電阻無感且抗脈沖能力強，但價格昂貴，耐濕能力差，阻值不穩定。睿思RESI新開發的高能抗脈沖電阻利用自己研發的專有電阻材料，兼顧了以下所有優點：

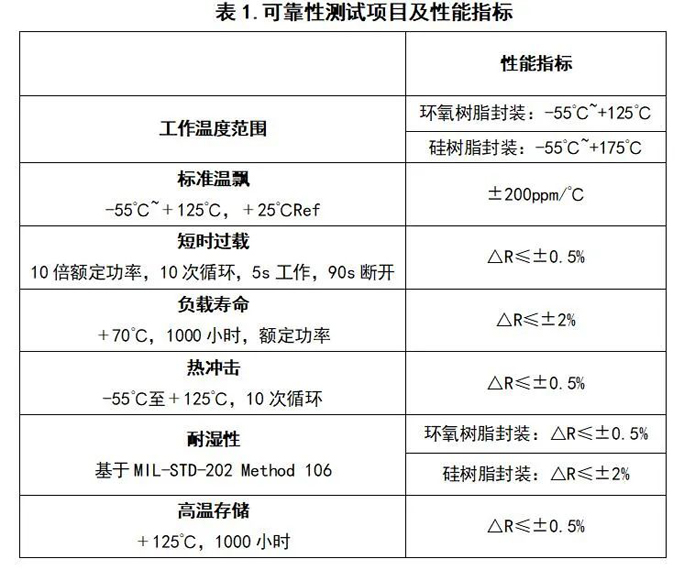

APLR系列產品目前已完成所有可靠性測試項目，測試結果令人滿意，部分可靠性性能指標見下表所示。其中，該系列在Φ8.5mm*52mm的尺寸下實現了單個脈沖能量1000J。

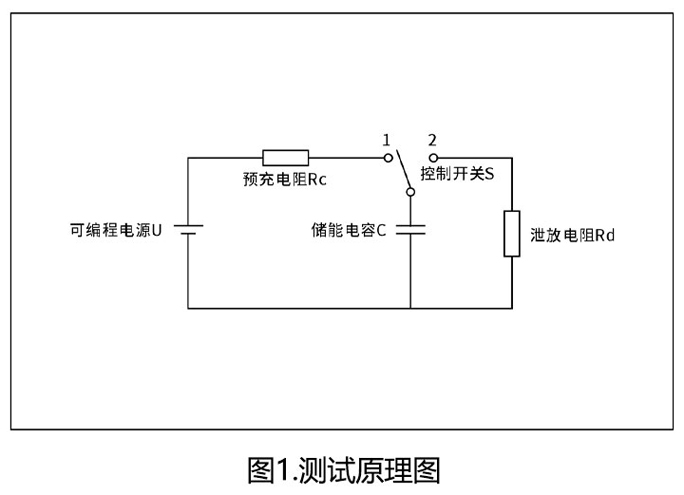

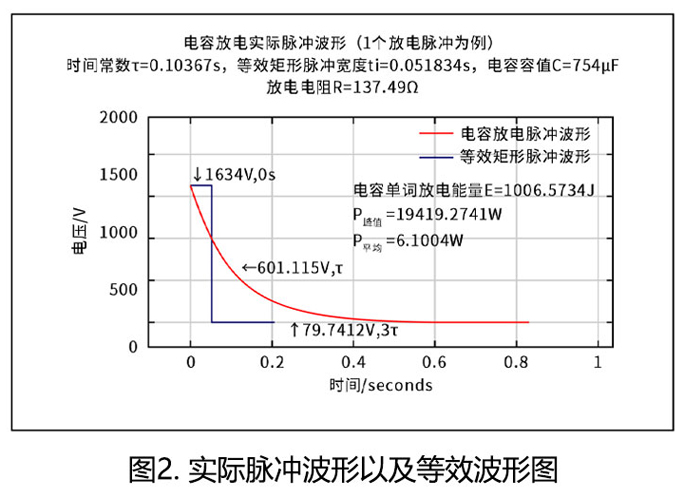

睿思實驗室利用電容充放電原理對該電阻的抗脈沖性能進行了測試，測試原理見圖1。其中可編程電源U首先通過預充電阻Rc對電容器C充電，當電容器C兩端電壓達到指定電壓后，即開始對泄放電阻Rd進行脈沖能量釋放。兩只APLR系列電阻分別作為預充電阻和泄放電阻進行測試。此時，通過泄放電阻的脈沖類型為高壓尖脈沖，單個脈沖能量為E=?CU2（C為儲能電容容值，U為峰值電壓），我們將其等效為矩形波時的脈沖寬度為：ti=?RC（C為儲能電容容值，R為被測電阻阻值），見下圖2舉例說明。

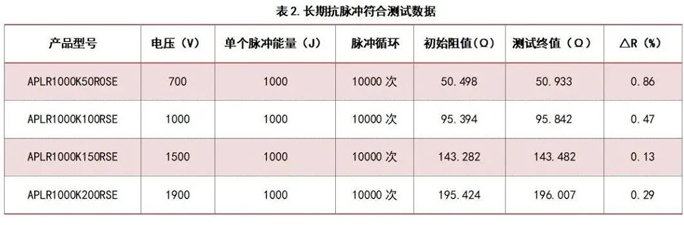

我們按照上述的測試原理及方法，分別選取了50Ω、100Ω、150Ω、200Ω四個低阻值段產品進行長期抗脈沖測試，測試數據詳見下表。可以看到，四個產品在經過10000次脈沖沖擊后阻值變化量均在1%以內，符合標準，且外觀無任何可見損傷。
同時，我們分別選取了3.3KΩ和4.7KΩ兩個高阻值段產品，在單個脈沖400J，峰值電壓3000V，脈沖周期為1min的測試條件下對其進行了50000次的脈沖壽命試驗，具體測試數據詳見下表。可以看到，兩個型號產品在測試后的阻值變化量均在0.2%以內。其他類型電阻很難達到這個穩定性。
目前，該系列提供的尺寸為φ8.5*L52mm，阻值區間為20Ω~10KΩ，可選精度范圍5%-10%，其它尺寸產品接受定制開發。以下是優選規格：
* 70℃環境溫度；
** 不同的工況下的峰值能量會有差別；
*** 峰值電壓和峰值能量有關，更高的峰值電壓請聯系開步睿思確認。
