相信最近大家都被美國政府強力打壓華為的新聞刷屏了，“國產化”的話題再次引起輿論大眾的關注，華為每年向美國企業采購的電子元器件價值高達110億美金，可以想象全中國對于高端電子元器件進口的依賴程度有多么嚴重。想要實現真正意義上的中國制造、中國創造，不再被外國政府和企業扼住喉嚨，我們必須具備高端電子元器件的研發、生產和測試能力。精密分流器是實現精密電流檢測的關鍵器件，幾十年來一直被美國、加拿大、德國等海外公司壟斷，國產高精密大電流直流分流器多年來無法突破技術瓶頸。但是隨著開步電子生產的RTCS和RTBS系列分流器的問世，該現狀已然被打破了。

什么是分流器？

分流器實際上是一個阻值很低的電阻，當電流流過該電阻時，測量電阻兩端的電壓降，根據歐姆定律可以計算出流過該電阻的電流大小，從而達到電流檢測的目的。例如新能用汽車充電樁用的外附分流器就是通過這個原理來檢測電流，實現電能計量的目的。

然而，要實現精密的電流檢測，就要求電阻的阻值在任何情況下都保持穩定，其關鍵技術在于解決電阻的三個穩定性問題：

1、在環境溫度變化的時候電阻的阻值保持穩定

2、在加載電流時電阻的阻值保持穩定

3、在長期使用后電阻的阻值保持穩定

那么RTCS和RTBS系列到底牛在哪里？

一、標稱精度高達±0.05%，且在10%-100%額定電流范圍內均可滿足標稱檢測精度。我們來看一組實測數據對比，差異在哪：

某進口分流器  VS  開步自研分流器

某進口分流器

當我們對額定電流300A/標準輸出75mV/標稱精度±0.1%的某進口高端分流器產品實測時：

我們可以清楚的看到，通流300A后阻值精度已經超過標稱精度，阻值呈現繼續增大的趨勢，這意味著精度朝背離標稱精度的方向繼續增大，已經不是±0.1%級別的產品，此時的測量精度完全沒辦法保證±0.1%的要求。

開步自研分流器

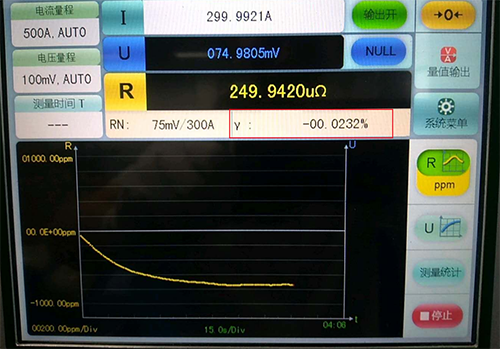

我們對額定電流300A/標準輸出75mV/標稱精度±0.1%的開步自研分流器產品實測時：

通流300A后分流器的阻值精度仍可以保證在±0.1%以內，且阻值變化曲線趨于平滑，這意味著阻值變化趨于穩定，不會繼續增大，分流器在持續長時間工作后仍然可以保證在標稱精度范圍之內。

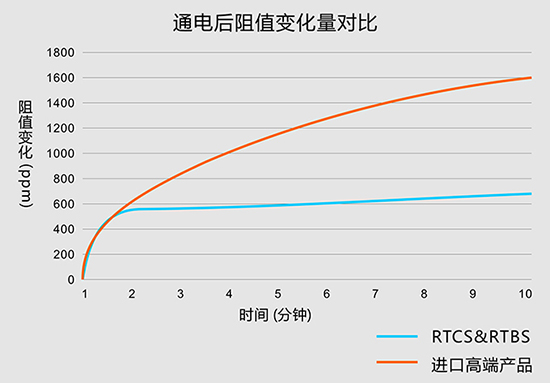

二、通電1分鐘內達到熱平衡，比同類進口產品的熱平衡時間快10倍

三、 電流系數小于5ppm/A（通電后的阻值變化量），同類產品沒有定義該關鍵指標

為什么具有這樣的差異？

根據電阻阻值的定義公式，即 R=ρL/S ，可以計算出在OFF狀態下分流器的電阻阻值，但是我們?nèi)f萬不能夠按照這樣簡單的公式就對分流器的檢測等級進行判定。

因?yàn)楹辖痣娮璁a(chǎn)品在加載電流后阻值會根據不同的電流而變化，這是由于產品自熱以及通流后合金內部結構的改變等一系列因素造成的，如果只是按照簡單的尺寸、精度來定義電阻值是沒有意義的，因?yàn)橥骱蟮母淖兞靠赡芡耆^(guò)OFF狀態下的阻值精度。

開步分流器產品既要保障在OFF狀態下達到標稱精度，我們還對合金材料進行特殊的處理，限制負載的變化量，讓經歷變化后的阻值仍然滿足我們的標稱精度。所以我們才會有10%—100%額定電流都滿足檢測精度的定義。

-測試能力-

開步具有領先于同行的測試能力，各類的設備可提供分流器產品各項物理性能以及電氣性能全方面的測試。專用的分流器檢測裝置可對分流器的阻值變化情況實時監控并且檢測阻值穩定情況。每一只分流器都會進行阻值精度的全面檢測，確保100%達到標稱精度。

在一些大電流檢測的應用中，比如大電流斷路器應用，分流器本身即作為一個計量級的檢測元器件對電流進行檢測，但是大多數的客戶沒辦法對分流器的實際檢測精度進行驗證，苦于難尋一個高精度且輸出穩定的電流源對分流器本身進行檢測。

開步目前具有高精度的大電流檢測系統，上千安培的電流源輸出以及精度極高的電壓采樣能力，全方位的檢測能力在行業獨樹一幟。

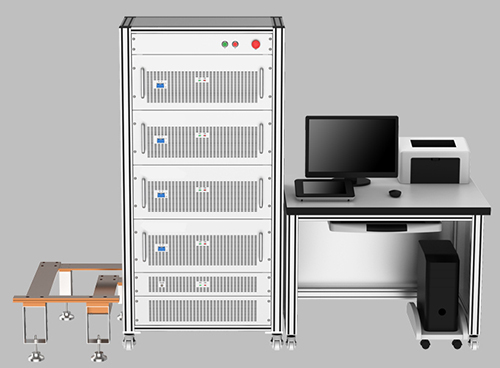

2400A分流器專用檢測設備

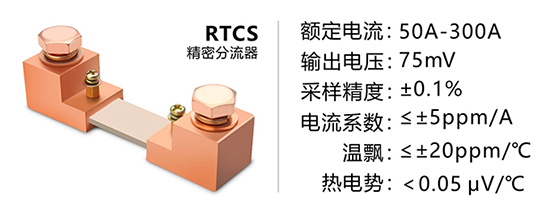

目前開步電子的RTCS和RTBS系列精密分流器已經實現量產，可以滿足1A-80KA的精密電流檢測方案。開步電子即將推出一款性能領先的車用級別精密電流檢測電阻（ARCS系列），且更多的新型電阻產品都在加緊研發中。

后記：幾年前，在我們著手研發精密分流器時就給自己設定了一個小目標，那就是研發出比進口分流器性能更牛的產品，我們堅信必須用產品說話、用性能說話。

在研發和生產過程中我們克服了很多意想不到的困難，然而我們是幸運的，我們生產的分流器在經過諸多測試和驗證之后，已經成為目前世界上最尖端的分流器產品，在一些關鍵指標上性能參數要比進口分流器好一個數量級。

對于國內的電子零件研發同行來說，現在也許是最具有挑戰的時期，但同時也是迎頭趕上國外競爭對手的最佳時期，決心、信心和不怕吃苦是我們的必勝武器。中國電子元件行業的“長征”已經開始，若干年后，我們回頭再看，華為事件將會成為一個標志性的歷史事件，將會是中國國產元器件走向領先的開始。

我們深信美帝的訛詐不會得逞，只要我們團結起來，深耕自己的專業領域，國產元器件的未來會更好，到時我們可以挺起腰板說，我們有能力為所有中國企業提供全產業鏈服務！
