大家好，我是Resistor.Today編輯小R。說到電子元器件物料交期，可能是各大公司采購和工程師的心頭病。基于中國國情，什么行業都講究個“快”字，正所謂，天下武功，唯快不破。客服小伙伴每天接觸到的90%以上咨詢都是詢問現貨的，你們家沒有現貨？那么，拜拜了您嘞！然而就是在這樣的行業大背景下，居然有一種電阻交期長達一年，這讓使用這種電阻的工程師叫苦不迭，卻沒有更好的選擇，那么這種電阻到底是何方神圣？我們今天來一探究竟。

這類電阻統稱為“大功率高精密檢流電阻”

顧名思義，就是低至毫歐級別的超高精度的檢測電流的四腳開爾文電阻，定語有點多，我們一個一個來解釋。

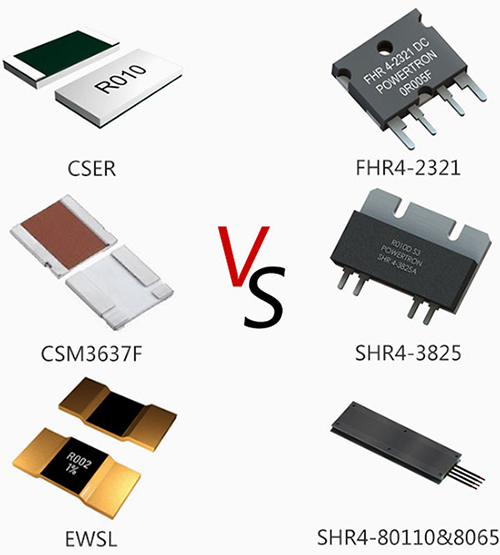

我們常見的檢流電阻的阻值通常都非常低，毫歐甚至是更低，縱觀各大廠家的參數，基本上阻值范圍在0.1mΩ至10Ω之間。但是大功率檢流電阻卻完全不同，阻值可以從幾毫歐到幾千歐，阻值范圍相當寬。而且從外觀上就非常直觀的區別于我們常見的小型貼片檢流電阻，右邊這幾款電阻就是我們今天討論的主角啦。

這么大個的檢流電阻到底能達到多大的額定功率呢？2500W，你沒有聽錯，加裝合適的散熱器（不知道如何選散熱器？文末規格書中有計算公式）后，額定功率大大提高，最大電流高達250A，極大地滿足工程師對大電流檢測的需求。

所謂的精密，即使在毫歐級別的超低阻值區間，精度也可以高達±0.1%，而且溫度系數在+20℃至+60℃區間內低至±2ppm，什么概念？假如這個電阻阻值是0.001Ω，則電阻的初始阻值范圍在0.000999Ω至0.001001Ω之間；環境溫度每上升或下降一度，阻值的范圍是0.000999998Ω至0.001000002Ω之間。（PS:數學爛成渣渣的小R算了至少5分鐘，如果仍然算錯了，求放過)。這么牛哄哄的數字到底是如何實現的呢？

馬上為各位看官奉上獨家解密之看圖說話。

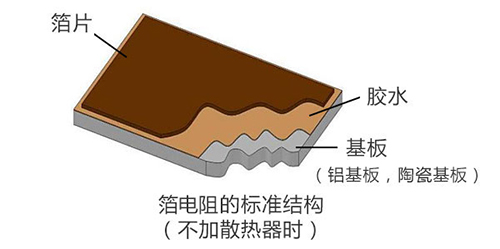

首先，這種電阻基于箔技術，內部采用三層結構，如上圖所示，頂部是由金屬箔碾壓成的箔片，中間層是膠水層，可千萬不要小瞧這個膠水，人家可是獨家機密，是實現低溫漂的核心所在。（想要了解關于箔電阻如何實現低溫漂？請查看最新資訊-實驗視頻-TCR篇）箔片通過膠水貼在陶瓷基板或鋁基板上，這樣就基本完成了一個箔電阻了。

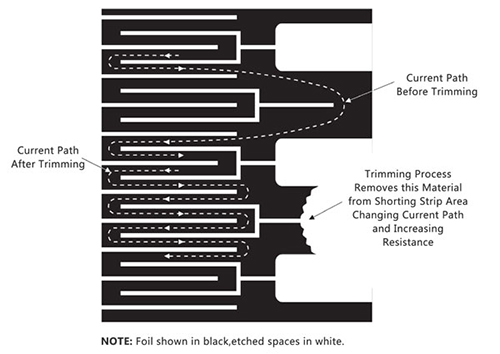

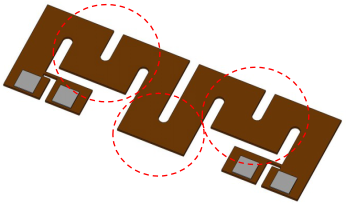

上圖左側是常見的小型貼片檢流電阻的調阻示意圖，通過激光調阻設備，在大約3μm的鎳鉻合金箔片蝕刻不同的電阻圖形，通過改變電流路徑進行精密調阻。而右側則是我們今天討論的大功率檢流電阻的調阻方式，并不是用激光刻蝕出圖案，而是通過在特定的區域(右上圖紅圈內）削薄箔片的厚度來實現精密調阻，這樣可以實現無熱點設計，極大地提升了散熱性能。

2腳版本

4腳開爾文版本

小R劃重點：不是所有的4腳連接都是開爾文連接

2腳版本：僅適用于阻值較高的情況下，引腳的阻抗小到不足以影響測量精度時，就可以使用。

4腳版本：I1和I2為電流檢測腳，S1和S2為電壓檢測腳，從圖中可以明顯看到，電流和電壓檢測腳還是在同一個區域內的。這種結構的好處是在電流腳I1和I2與電壓檢測腳S1和S2之間的阻值相同。但缺點是在接觸點之間的TCR疊加到了電阻上，導致電阻的溫度系數變差。

4腳開爾文版本：圖3是真正意義上的四腳開爾文連接，電流腳為I1和I2，電壓檢測腳為S1和S2。I1和S1，以及I2和S2在不同的觸點上，所以避免了觸點之間TCR的影響。這種結構在電流腳之間測得的阻值和電壓腳之間測得的阻值會有差異，但對檢測精度沒有影響。

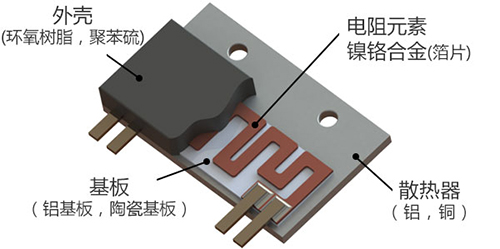

上圖是完整的大功率檢流電阻解剖圖，且加裝了散熱器。當然成品可以根據工程師的需求設計成各種形式的封裝，如不加散熱器；不加陶瓷基板，箔片直接貼在散熱器上；將環氧樹脂外殼直接換成陶瓷基板，類似于三明治的結構，陶瓷基板-箔片-陶瓷基板……只有你想不到，沒有我們做不到。

由上述可知，如此牛哄哄的電氣性能是由原材料、調阻工藝、絕密膠水、真正的4腳開爾文連接共同作用而來，工藝不簡單，流程更不簡單，所以目前世界上只有少得可憐的幾家供應商在生產供貨，大家比較熟知應該數ISABELLENHUETTE 和POWERTRON了，均是來自德國的供應商，而這兩家供貨商的共同特點就是：交期特別長！使用這種電阻的用戶通常要提前一年多下單，嚴重影響了工程師的心情，而作為代理商的我們也經常被催貨催到懷疑人生。BUT BUT BUT，這個現狀馬上就要改變了，用戶的好日子終于要來了。

POWERTRON公司總經理Kai Karstensen于上周訪問開步電子，且與開步電子旗下電商平臺Resistor.Today達成合作，將所有系列產品交期縮短至16周，供貨給Resistor.Today，僅僅4個月！什么？交期還是太長？沒關系！POWERTRON將向Resistor.Today生產并供應現貨！現貨！現貨！常用阻值都會常備現貨庫存哦，工程師和采購?fù)艂儯銈円默F(xiàn)貨來了，鑒于ISABELLENHUETTE的產品交期仍然沒有縮短的跡象，正在使用的工程師們可以參考下面的系列對照表，嘗試現貨替代方案。

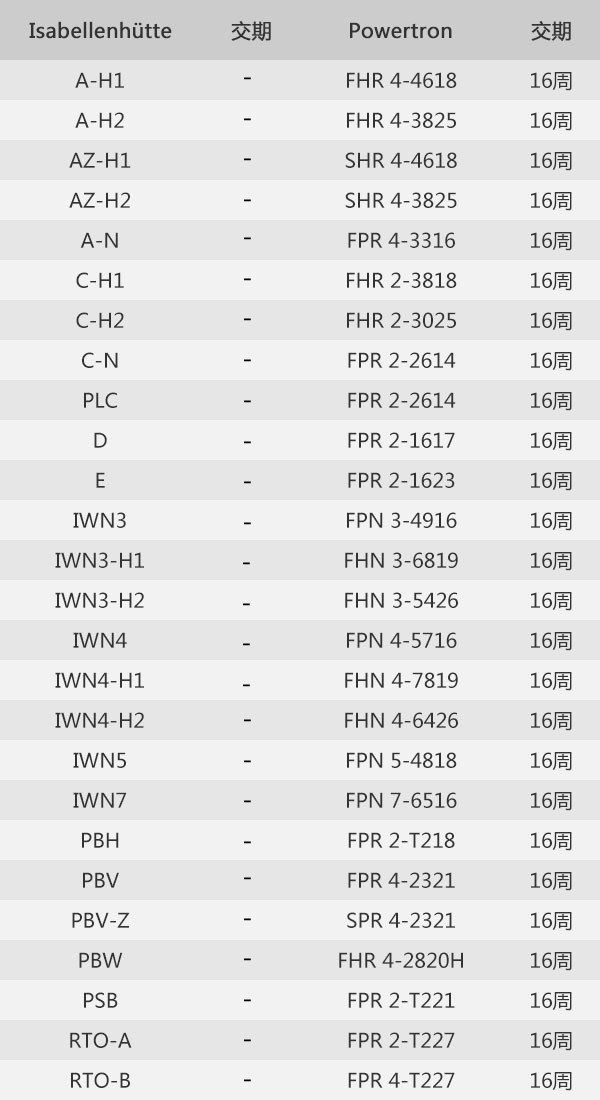

系列對照表

如果你現在就有具體需求，可以將參數或型號發至andrea@cbeureka.com或在微信公眾號“開步電子微服平臺”留言，說不定你需要的產品就會出現在第一批現貨清單中哦。
