強烈推薦之BFC系列柔性電極的表面貼精密電阻!
作者：開步睿思 發表日期：2018-07-03 10:43:11
在選擇精密電阻的時候，面對插腳和貼片，就像魚和熊掌一樣難以取舍。貼片電阻節省空間，而插腳電阻的穩定性更好。

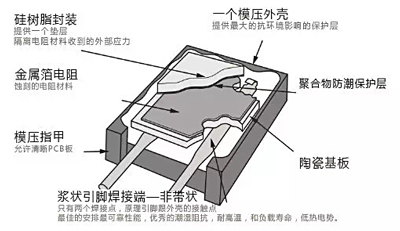

通常如果尺寸允許，我們總是傾向于選擇插腳形式的電阻。這是由于插腳精密電阻的結構優勢：插腳的電阻通過引腳釋放了PCB板傳遞過來的應力，電阻的元素部分不會像貼片電阻一樣直接受到PCB板的壓力或者拉力。因此具有極好的穩定性。

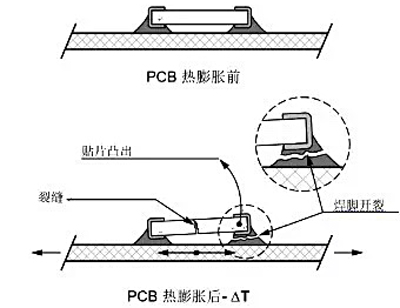

再看看貼片電阻：貼片精密電阻會受到來自PCB板的拉力或者壓力，從而導致電阻的阻值發生變化，尤其是受溫度沖擊引起PCB板熱脹冷縮的情況下，電阻可能還會受到不同程度機械損壞，甚至出現引腳斷裂現象

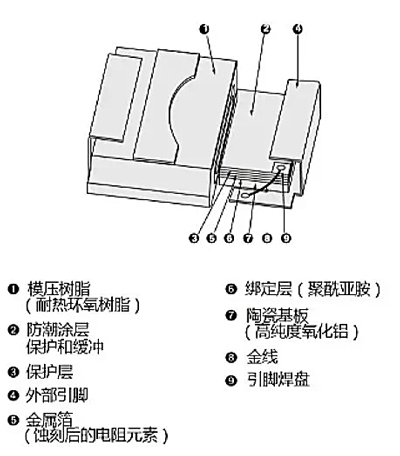

然而很多時候由于PCB板的空間有限，我們不得不使用貼片精密電阻。為了解決這一問題，開步電子近期推出的一種柔性電極的表面貼電阻，柔性的焊腳可以隨著PCB板的熱脹冷縮而產生相對位移，這樣就不會把應力傳遞到電阻元素部分。結構圖如下：

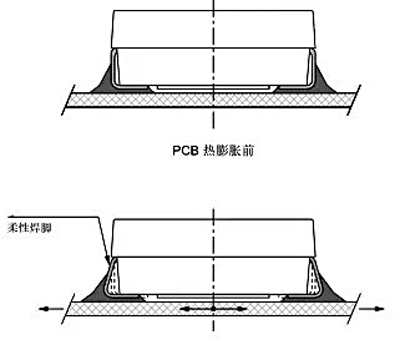

這款電阻在PCB熱膨脹后的表現也非常出色：
目前這款電阻我們提供0.1W和0.125W兩種功率，最高的阻值可以做到60K，精度±0.05%，溫漂±5ppm, 價格較為經濟，最高工作溫度可以達到175°C。更多產品信息歡迎發郵件至sales@cbeureka.com。
結束語：
本站所有文章均為原創，轉載請注明出處！
