技術筆記之功率電阻的散熱設計

作者:開步睿思     發表日期:2018-07-02 11:09:14

文本目錄:

文本摘要

文本標題

正文內容

結束語


導語:


最近大家可能也在找關于技術筆記之功率電阻的散熱設計這類相關內容吧?為了整理這篇內容,開步睿思總結了一些關于(技術筆記之功率電阻的散熱設計)的相關知識點,希望通過對“(技術筆記之功率電阻的散熱設計)”的相關介紹,對大家有所幫助,接下來一起來了解一下吧!

文本摘要:


技術筆記之功率電阻的散熱設計...

文本標題:


技術筆記之功率電阻的散熱設計


正文內容:

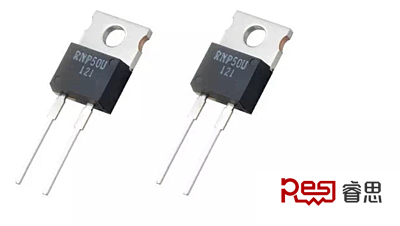

TO/SOT封裝的功率電阻已經被廣泛的使用于汽車電子,新能源,電力等場合。相比較傳統的線繞電阻,TO/SOT封裝的電阻具有小體積和無感的特性。大部分TO/SOT封裝的電阻都采用厚膜電阻技術,使用厚膜電阻技術可以做到很高的功率,但是溫漂和穩定性一般。為提供更高性能產品,開步電子推出的一種基于薄膜技術的電阻,該電阻采用TO/SOT封裝,根據不同的功率采用氧化鋁或氮化鋁基板,改良了溫漂和穩定性,同時也在脈沖能力和額定功率方面較厚膜電阻有一定提高。無論是厚膜技術還是薄膜技術的,在連續高功率下運行時一定要配合合適的散熱器,90%以上的的故障均源自散熱器適配問題。下文就開步電子生產的50W額定功率,TO220封裝電阻的散熱器適配問題進行討論。




20201223/843a03012914be10d6c058ac6edaf946.jpg



1. 直流工作條件下散熱器的選擇

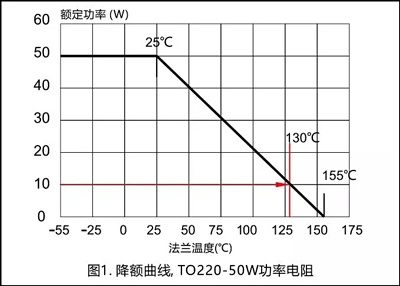

在直流和低頻交流工作條件下,電阻的額定功率如圖 1降功耗曲線所示。如一個額定功率為50W的TO-220 封裝的電阻,當法蘭溫度達到130℃時,功率降至 10W。若此刻電阻和散熱器所處的環境溫度為50℃, 散熱器熱阻計算如下:



 Rt =(130 ? 50)/10 = 8.0 (K /W

20200110/e96b882a2fefa9f8b0f0bed4f285b204.jpg

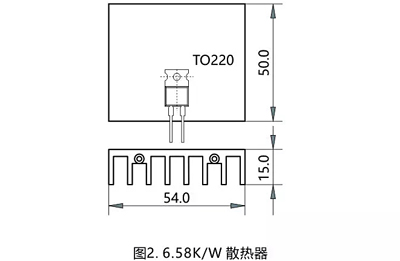

我們為該電阻選配了如圖2所示的平板散熱器,尺寸為54×50×15mm,熱阻為6.58K/W。



我們計算出在實際功率為10W時的法蘭溫度Tf: Tf = (6.58 ×10)+50      Tf = 115.8 ℃



20200110/15bc79a36ca717c92b228fa687eeb030.jpg




2. 金屬板散熱器

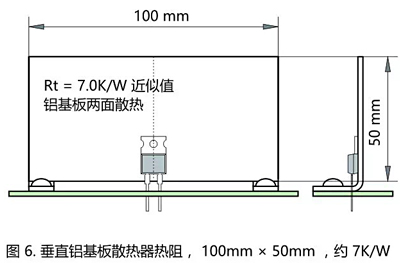

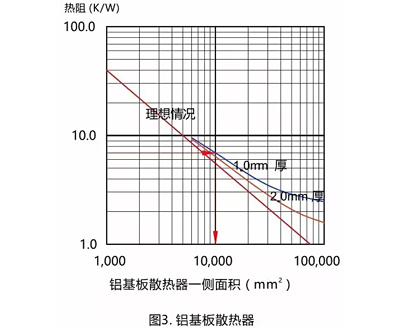

若金屬板散熱器垂直安裝在電路板上,如圖6所示,我 們從圖3的圖表中可以得出7K/W熱阻對應的金屬板面 積為10000mm2。



20200110/726abfff0a6dc649e8bef172feb1fc3e.jpg







3. 可直接貼裝在電路板上

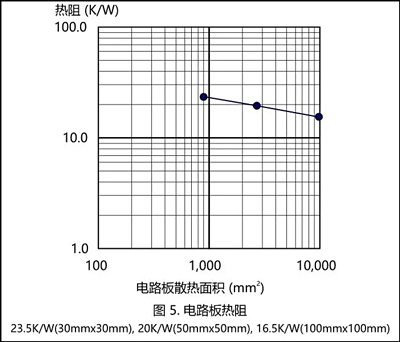

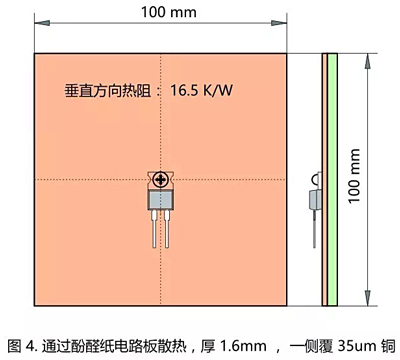

TO-220封裝電阻可直接貼裝在電路板上,如圖4所示。電阻通過電路板散熱。熱阻預測值見圖5。請注意,其他元件和焊點也會受熱。


20200110/bb1cb8e7e58d1afc8d47c5d61f26d457.jpg

20200110/f120a5a3d50d1dd1e2cdc3fc016a66b2.jpg



4. 單獨安裝

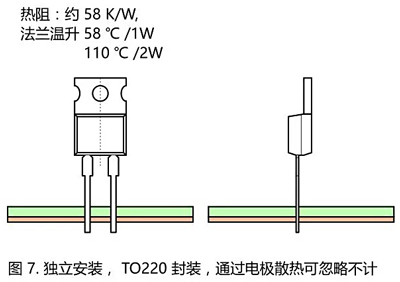

如圖7所示,當電阻不帶散熱器獨立安裝在電路板上, 熱量通過電阻表面散出。在額定功率為1W時,此時熱阻預計為58K/W。



20200110/3a0d362c1bc915adf5686b0180e81af3.jpg




5. 典型安裝

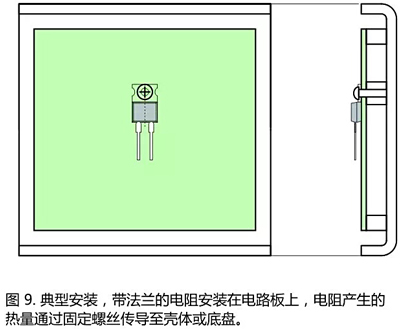

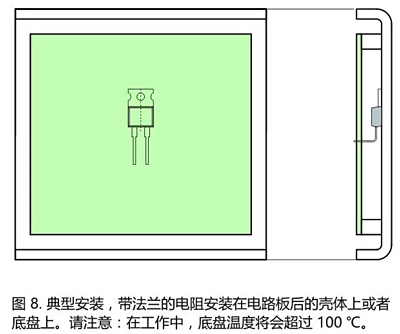

請參見圖8、圖9。


20200110/48cd13d95d4f6a22db09c981f1f53b0f.jpg

20200110/765472c2495dbeb8318a9cee650ba43d.jpg



注: 通過上述公式,我們可計算出功率上限或允許的最高溫度。在實際設計中,還需考慮其他安全因素和降功耗使用。
